Полностью гидравлическое управление удобное и гибкое
Скорость вращения, крутящий момент, осевое давление подачи, обратное осевое давление, скорость подачи и скорость подъема регулируются в любое время, что соответствует требованиям различных буровых инструментов и технологий строительных работ.
Верхнеприводная роторная подача
Удобно выполнять подключение и отсоединение буровых штанг, сокращая вспомогательное рабочее время, а также упрощая бурение с обсадными трубами.
Многофункциональные способы бурения
Данные буровые установки поддерживают различные технологии бурения: бурение погружным молотком, воздушное бурение с обратной циркуляцией, газлифтное бурение с обратной циркуляцией, резательное бурение, конусное бурение, боковое бурение, бурение с отбором керна и другие. По запросу заказчика установка комплектуется грязевыми насосами, пенными насосами и генераторами. В стандартной комплектации предусмотрены различные лебедки.
Высокая рабочая эффективность
Благодаря полностью гидравлической системе и верхнеприводной роторной подаче установка подходит для всех видов технологий и инструментов бурения. Простое и гибкое управление, высокая скорость бурения и минимальное вспомогательное время обеспечивают высокую производительность работ.
Низкая стоимость бурения
Бурение по твердым породам преимущественно выполняется по технологии бурения погружным DTH-молотком. Такие работы отличаются высокой эффективностью и низкой стоимостью одного погонного метра бурения.

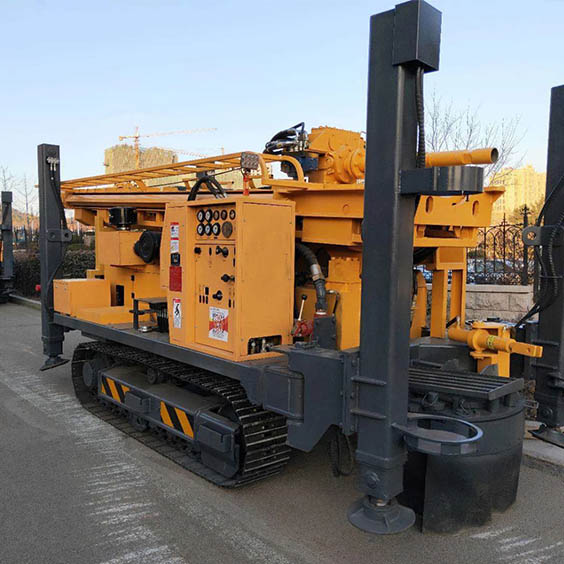

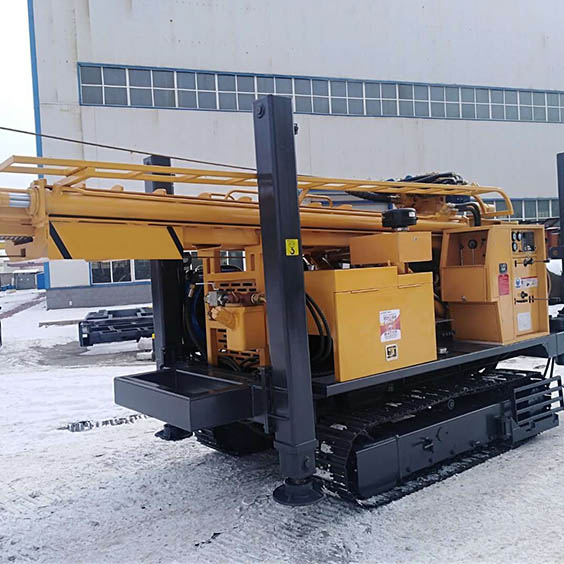

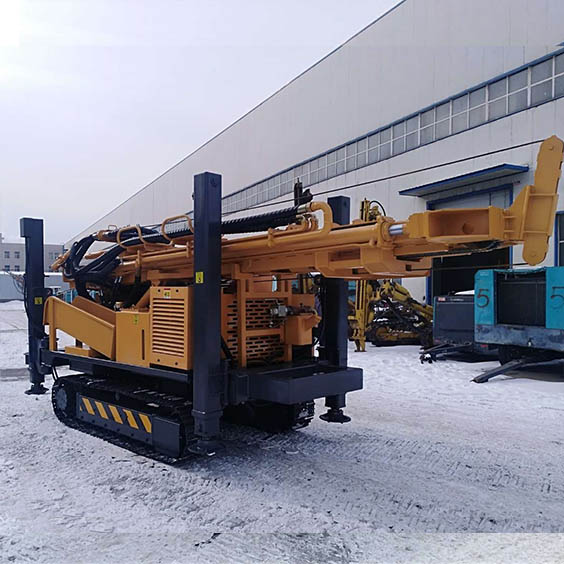

Гусеничная установка с высокими опорами
Высокие опоры упрощают погрузку и транспортировку оборудования, установку можно загружать напрямую без использования крана. Гусеничный ход идеально подходит для передвижения по грязным строительным площадкам.
Регулировка прямого и обратного осевого давления
Каждый ударник имеет оптимальное осевое давление и скорость для достижения максимальной эффективности ударов. В процессе бурения с увеличением количества буровых штанг возрастает осевое давление на ударник. Поэтому во время строительных работ регулируются клапаны прямого и обратного осевого давления, чтобы обеспечить ударнику соответствующее оптимальное осевое давление и повысить эффективность ударов.
Назначение масляного туманообразователя
Патентованный масляный туманообразователь и насос масляного тумана осуществляют постоянную смазку высокоскоростного ударника во время бурения, значительно продлевая срок его эксплуатации.
Шасси буровой установки
Возможна индивидуальная комплектация: гусеничное, прицепное или автомобильное шасси.
| Модель | W400CA | W400CB |
| Дизельный двигатель | Ючай 92 кВт / 125 л.с. | Ючай 92 кВт / 125 л.с. или Камминс 93 кВт / 126 л.с. |
| Максимальная глубина бурения | 400 м / 1312 футов | 400 м / 1312 футов |
| Диаметр бурения | 140–350 мм (5 1/2″–13 7/8″) | 140–350 мм (5 1/2″–13 7/8″) |
| Рабочее давление | 1,3–3,5 МПа (190–508 Psi) | 1,3–3,5 МПа (190–508 Psi) |
| Расход воздуха | 18–55 м³/мин (636–1942 cfm) | 18–55 м³/мин (636–1942 cfm) |
| Ход подачи | 6,6 м / 21,7 футов | 6,6 м / 21,7 футов |
| Длина буровой штанги | 1–6 м / 3,3–19,7 футов | 1–6 м / 3,3–19,7 футов |
| Диаметр буровой штанги | Φ76, 89, 102, 108, 114 мм | Φ76, 89, 102, 108, 114 мм |
| Осевое давление | 4 т | 4 т |
| Подъемное усилие | 22 т | 22 т |
| Быстрая скорость подъема | 24 м/мин | 24 м/мин |
| Быстрая скорость подачи | 47 м/мин | 47 м/мин |
| Крутящий момент | 6500 / 9000 Н·м | 7700 / 3850 Н·м |
| Частота вращения | 55 / 115 об/мин | 80 / 160 об/мин |
| Грузоподъемность большой вспомогательной лебедки | Отсутствует | Отсутствует |
| Грузоподъемность малой вспомогательной лебедки | 1,5 т | 1,5 т |
| Ход высоких опор | 1,35 м / 4,5 футов | 1,35 м / 4,5 футов |
| Производительность бурения | 10–35 м/ч | 10–35 м/ч |
| Скорость перемещения | 3 км/ч | 3 км/ч |
| Максимальный угол подъема | 25° | 25° |
| Вес установки | 10 т | 10 т |
| Габаритные размеры | 5900×2100×2850 мм | 6000×1850×2400 / 6000×1700×2400 мм |
| Сфера применения | Сложные геологические условия: скала, грязь, песок, грунт и т.д. | Сложные геологические условия: скала, грязь, песок, грунт и т.д. |
| Способ бурения | Верхнеприводное гидравлическое вращение и подача, бурение с обратной циркуляцией либо бурение с грязевым насосом | Верхнеприводное гидравлическое вращение и подача, бурение с обратной циркуляцией либо бурение с грязевым насосом |
| Погружной молоток | Погружные молотки DTH 4″, 5″, 6″, 8″, 10″, 12″ | Погружные молотки DTH 4″, 5″, 6″, 8″, 10″, 12″ |
| Дополнительное оборудование | Грязевой насос, центробежный насос, генератор, пенный насос | Грязевой насос, центробежный насос, генератор, пенный насос |
