Полностью гидравлическое управление удобное и гибкое
Скорость вращения, крутящий момент, осевое давление подачи, обратное осевое давление, скорость подачи и скорость подъема регулируются в любое время, соответствуя требованиям различных буровых инструментов и технологий работ.
Верхнеприводная роторная подача
Упрощает подключение и отсоединение буровых штанг, сокращает вспомогательное время и облегчает бурение с обсадными трубами.
Многофункциональные способы бурения
Данные буровые установки поддерживают разные технологии бурения: бурение погружным молотком, воздушное бурение с обратной циркуляцией, газлифтное бурение с обратной циркуляцией, резательное, конусное, боковое бурение, бурение с отбором керна и другие. По запросу заказчика установка комплектуется грязевыми, пенными насосами и генераторами. В стандартной комплектации имеются различные лебедки.
Высокая рабочая эффективность
Благодаря полностью гидравлической системе и верхнеприводной роторной подаче установка подходит ко всем видам буровых технологий и инструментов. Простое гибкое управление, высокая скорость бурения и малое вспомогательное время обеспечивают высокую производительность.
Низкая стоимость работ
Бурение по твердым породам осуществляется преимущественно по технологии DTH-погружных молотков. Данный способ отличается высокой эффективностью и низкой стоимостью одного погонного метра бурения.

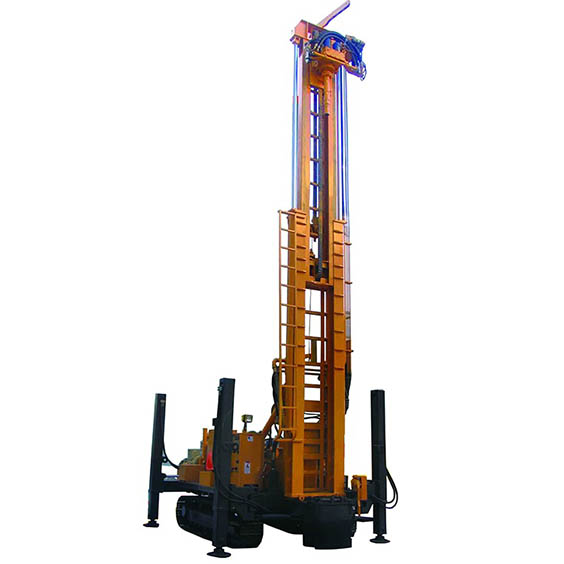

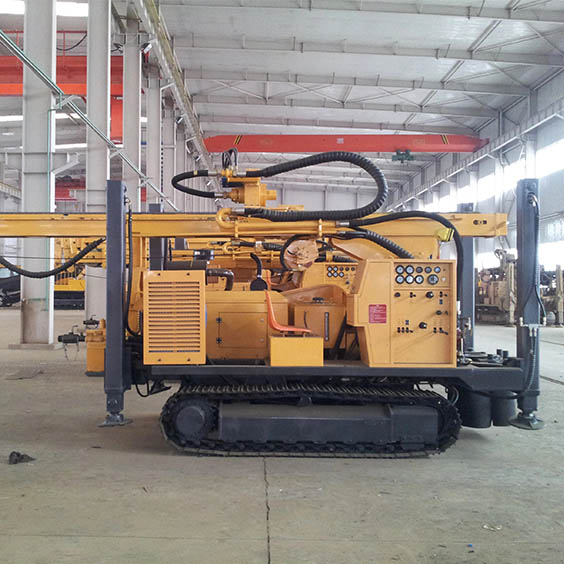

Гусеничная база с высокими опорами
Высокие опоры упрощают погрузку и транспортировку, оборудование можно загружать без крана. Гусеничный ход отлично подходит для передвижения по грязным участкам на объектах.
Регулировка прямого и обратного осевого давления
Каждый ударник имеет индивидуальное оптимальное давление и скорость для максимальной ударной эффективности. При увеличении количества буровых штанг растет осевое давление на ударник. Поэтому в процессе работ регулируются клапаны осевого давления, подбирая подходящий режим и повышая эффективность ударов.
Назначение масляного туманообразователя
Патентованный туманообразователь и насос масляного тумана обеспечивают постоянную смазку высокоскоростного ударника во время бурения, значительно продлевая срок его службы.
Шасси буровой установки
Возможна изготовление на заказ: гусеничное, прицепное или автомобильное шасси.
| Модель | W500CA | W500CB |
| Дизельный двигатель | Ючай 118 кВт / 160 л.с. | Ючай 110 кВт / 150 л.с. |
| Максимальная глубина бурения | 500 м / 1640 футов | 500 м / 1640 футов |
| Диаметр бурения | 140–350 мм (5 1/2″–13 7/8″) | 140–400 мм (5 1/2″–15 7/8″) |
| Рабочее давление | 1,3–5,0 МПа (190–725 Psi) | 1,3–5,0 МПа (190–725 Psi) |
| Расход воздуха | 18–65 м³/мин (636–2295 cfm) | 18–65 м³/мин (636–2295 cfm) |
| Ход подачи | 6,6 м / 21,7 футов | 6,6 м / 21,7 футов |
| Длина буровой штанги | 1–6 м / 3,3–19,7 футов | 1–6 м / 3,3–19,7 футов |
| Диаметр буровой штанги | Φ76, 89, 102, 108, 114 мм | Φ76, 89, 102, 108, 114 мм |
| Осевое давление | 6 т | 6 т |
| Подъемное усилие | 25 т | 28 т |
| Быстрая скорость подъема | 24 м/мин | 24 м/мин |
| Быстрая скорость подачи | 40 м/мин | 40 м/мин |
| Крутящий момент | 7000 / 9500 Н·м | 11000 / 5500 Н·м |
| Частота вращения | 45 / 115 об/мин | 75 / 150 об/мин |
| Грузоподъемность большой вспомогательной лебедки | Отсутствует | Отсутствует |
| Грузоподъемность малой вспомогательной лебедки | 1,5 т | 1,5 т |
| Ход высоких опор | 1,6 м / 5,3 футов | 1,6 м / 5,3 футов |
| Производительность бурения | 10–35 м/ч | 10–35 м/ч |
| Скорость перемещения | 2,5 км/ч | 2,5 км/ч |
| Максимальный угол подъема | 25° | 25° |
| Вес установки | 11 т | 11 т |
| Габаритные размеры | 6000×2100×2850 мм | 6300×2100×2800 мм |
| Сфера применения | Сложные геологические условия: скала, грязь, песок, грунт и т.д. | Сложные геологические условия: скала, грязь, песок, грунт и т.д. |
| Способ бурения | Верхнеприводное гидравлическое вращение и подача, бурение с обратной циркуляцией либо бурение с грязевым насосом | Верхнеприводное гидравлическое вращение и подача, бурение с обратной циркуляцией либо бурение с грязевым насосом |
| Погружной молоток | Погружные молотки DTH 4″, 5″, 6″, 8″, 10″, 12″ | Погружные молотки DTH 4″, 5″, 6″, 8″, 10″, 12″ |
| Дополнительное оборудование | Грязевой насос, центробежный насос, генератор, пенный насос | Грязевой насос, центробежный насос, генератор, пенный насос |
