Поворотный узел, без лебедки
Два гидромотора, частота вращения от 45 до 70 об/мин, крутящий момент 3200–4600 Н·м. Возможна установка лебедки грузоподъемностью 1,5 т. При ее установке удобно поднимать буровые штанги и молотки, а также легко производить разгрузку бурового инструмента.
Мощная буровая стрела
Составная стрела с двумя гидроцилиндрами, большим ходом и высокой грузоподъемностью. Ход подачи до 3,3 м, подходящие буровые штанги длиной 1,5 м, 2 м, 3 м. Все гидравлические и масляные шланги защищены мягкими чехлами для увеличения срока их службы.
Управляющий пульт и клапаны
Пульт управления и джойстик объединены в единый блок, управление простое и удобное.
Гидроцилиндр
Компактный гидроцилиндр, удобный для погрузки и разгрузки буровых штанг и буровых молотков.
Рабочая платформа
Удобное управление при перемещении и работе установки.
Стальные гусеницы
Стальные гусеницы подходят для широкого спектра рабочих условий и имеют длительный срок службы. Регулируемая скорость обеспечивает плавное перемещение, повороты и преодоление подъемов.
Гидравлические опоры
Ход гидравлических опор до 1,4 м, что позволяет легко самостоятельно погружать установку на грузовик. Мощные гидроцилиндры надежно фиксируют буровую установку на месте.
Ширина гидравлических опор
Максимальная ширина до 2,4 м. Буровая установка легко погружается и разгружается на любой грузовик шириной менее 2,4 м.

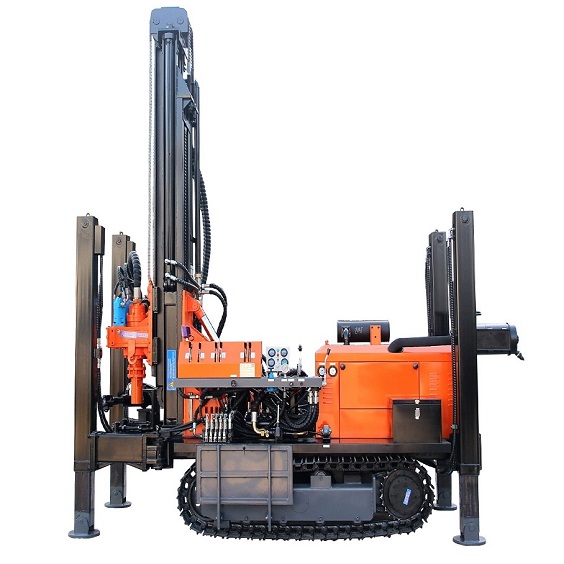

| Модель | *CNSW180Y* | ||||||
| Дизельный двигатель | Ючай 60 кВт / 82 л.с. | ||||||
| Максимальная глубина бурения | 180 м / 590 футов | ||||||
| Диаметр бурения | 105–254 мм (4 1/8″–10″) | ||||||
| Рабочее давление | 1,25–2,5 МПа (181–365 Psi) | ||||||
| Расход воздуха | 15–31 м³/мин (530–1095 cfm) | ||||||
| Ход подачи | 3,3 м / 11,2 футов | ||||||
| Длина буровой штанги | 1–3 м / 3,3–9,8 футов | ||||||
| Диаметр буровой штанги | Φ76, 89, 102 мм | ||||||
| Подъемное усилие | 12 т | ||||||
| Быстрая скорость подъема | 20 м/мин | ||||||
| Быстрая скорость подачи | 40 м/мин | ||||||
| Крутящий момент | 3200–4600 Н·м | ||||||
| Частота вращения | 45–70 об/мин | ||||||
| Грузоподъемность лебедки | Отсутствует | ||||||
| Ход гидравлических опор | 1,4 м / 4,6 футов | ||||||
| Максимальная ширина опор | 2,4 м / 7,9 футов | ||||||
| Производительность бурения | 10–35 м/ч | ||||||
| Скорость перемещения | 2,5 км/ч | ||||||
| Подъемность | 30° | ||||||
| Вес | 5200 кг | ||||||
| Габаритные размеры | 4000×1630×2250 мм |
★ Дополнительное оборудование:
Дизельный двигатель Cummins, лебедка, грязевой насос, сварочный аппарат, гряземетательный насос, быстрый водно-воздушный клапан, регулируемый поворотный узел, лестница и опорная рама, тройник подвода воды, двухходовой клапан извлекающего инструмента, удлинение хода гидравлических опор, увеличенная коробка передач и гидромотор, раздельное охлаждение гидравлического масла, дополнительные резиновые амортизаторы.
