Вращающаяся головка
Два гидромотора, скорость вращения от 45 до 65 об/мин, крутящий момент 3400–4700 Н·м.
Без лебедки
Возможна установка лебедки грузоподъемностью 1,5 т. При установленной лебедке обеспечивается удобный подъем буровых штанг и молотков, а также простая разборка штанг и горных молотков.
Гидравлические и масляные шланги
Каждый шланг защищен мягким кожухом, что увеличивает срок его службы.

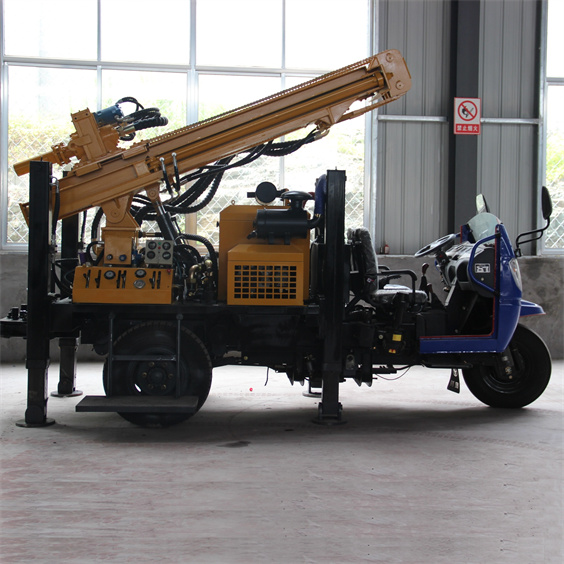

Мощная буровая стрела
Комбинированная стрела с двумя гидроцилиндрами, длинным ходом и большой грузоподъемностью. Ход подачи до 3,3 м, используются буровые штанги длиной 1,5 м, 2 м, 3 м.
Клапан управления и панель
Панель управления и джойстик расположены в одном интерфейсе, управление простое и удобное.
Гидроцилиндр
Компактный гидроцилиндр для удобной сборки и разборки буровых штанг и молотков.
Гидравлические опоры
Ход опор до 1,4 м, позволяет самостоятельно погружать установку на грузовик. Мощный гидроцилиндр надежно фиксирует буровую установку.

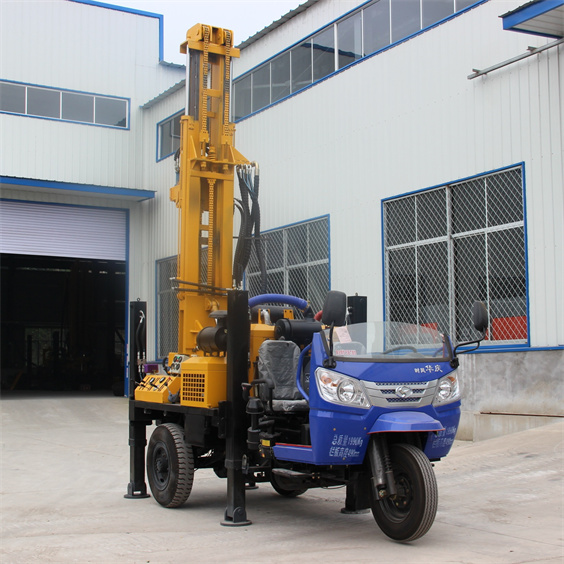

Дизельный трицикл
Простой в управлении, маневренный, экономичный, практичный и прочный рамы.
| Модель | *CNSW200QTC* |
| Дизельный двигатель | Quanchai 65 кВт / 88 л.с. |
| Максимальная глубина бурения | 200 м / 656 футов |
| Диаметр бурения | 105–254 мм (4 1/8″–10″) |
| Рабочее давление | 1,25–2,5 МПа (181–365 Psi) |
| Расход воздуха | 15–31 м³/мин (530–1095 cfm) |
| Ход подачи | 3,3 м / 11,2 футов |
| Длина буровой штанги | 1–3 м / 3,3–9,8 футов |
| Диаметр буровой штанги | Φ76, 89, 102 мм |
| Подъемное усилие | 13 т |
| Быстрая скорость подъема | 20 м/мин |
| Быстрая скорость подачи | 40 м/мин |
| Крутящий момент | 3400–4700 Н·м |
| Скорость вращения | 45–65 об/мин |
| Подъемное усилие лебедки | / |
| Ход высоких опор | 1,4 м / 4,6 футов |
| Максимальная ширина опор | / |
| Эффективность бурения | 10–35 м/ч |
| Скорость движения | 20–40 км/ч |
| Подъемность | 30° |
| Вес | 4700 кг |
| Габариты | 4350×1600×2450 мм |
★ Опции:
Грязевой насос, сварочный аппарат, пенный насос, быстрый воздушно-водяной клапан, регулируемая вращающаяся головка, лестница с опорной рамой, тройник для водозабора, двухходовой клапан для экстрактора, изменение хода гидравлических опор, увеличение коробки передач и гидромотора, отдельное охлаждение гидравлического масла, установка резиновых блоков.
