Поворотный Узел
Два гидромотора, частота вращения от 40 до 70 об/мин, крутящий момент 4500–6000 Н·м.
Лебедка
Подъемное усилие лебедки до 2 т. Она обеспечивает удобный подъем буровых штанг и молотка, а также простую разгрузку буровых штанг и породного молотка.
Гидравлические и Масляные Шланги
Каждый гидравлический и масляный шланг защищен мягким кожухом, что увеличивает срок службы шлангов.

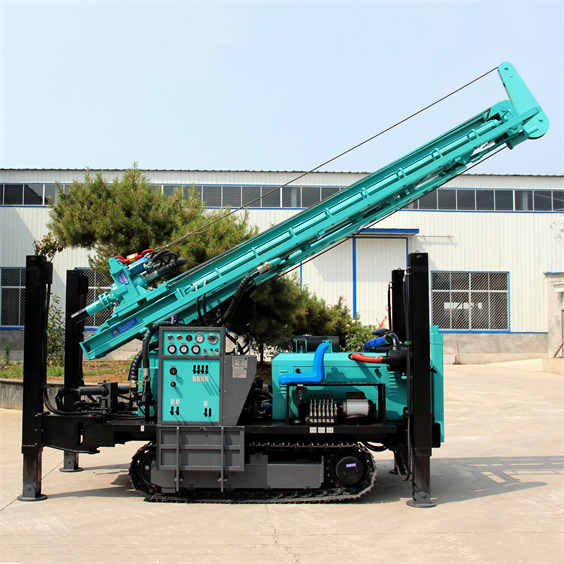

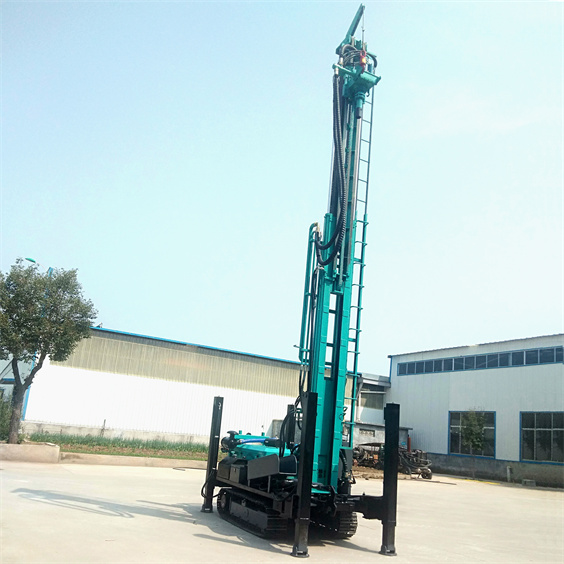

Мощная Буровая Стрела
Комбинированная стрела, два гидроцилиндра, большой ход, большая грузоподъемность. Ход подачи до 6,6 м, используемые буровые штанги 1–6 м.
Ящик Для Бурового Инструмента
Достаточно места для размещения бурового молотка, долот, переходников и других принадлежностей.
Клапаны Управления и Пульт
Пульт управления и джойстики расположены в одном интерфейсе, управление простое и удобное.
Сварочный Аппарат
Обеспечивает удобную сварку обсадных труб и других деталей, а также может использоваться для освещения.
Сиденье
Обеспечивает безопасность и удобство при движении, заднем ходе и погрузке.
Гидроцилиндр
Маленький гидроцилиндр, упрощающий погрузку и разгрузку буровых штанг и молотка.
Рабочая Платформа
Обеспечивает удобство управления при работе и перемещении установки.

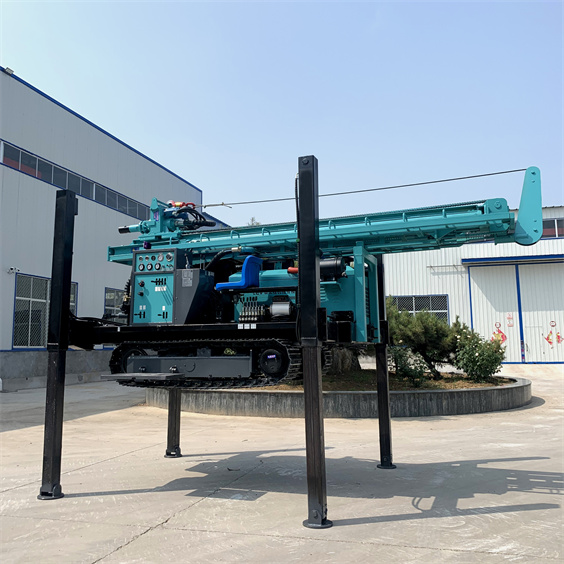

Гидравлические Опоры
Ход гидравлических опор до 1,4 м по высоте, что позволяет легко производить самостоятельную погрузку на грузовик. Мощные гидроцилиндры надежно фиксируют буровую установку для скважин на воду.
Ширина Гидравлических Опор
Ширина до 2,7 м. При ширине грузовика менее 2,7 м буровая установка может легко и свободно погружаться и разгружаться.
Стальные Гусеницы
Стальные гусеницы подходят для более широкого спектра условий эксплуатации, имеют более длительный срок службы. За счет регулировки скорости обеспечивается легкое перемещение, поворот, подъем и движение.

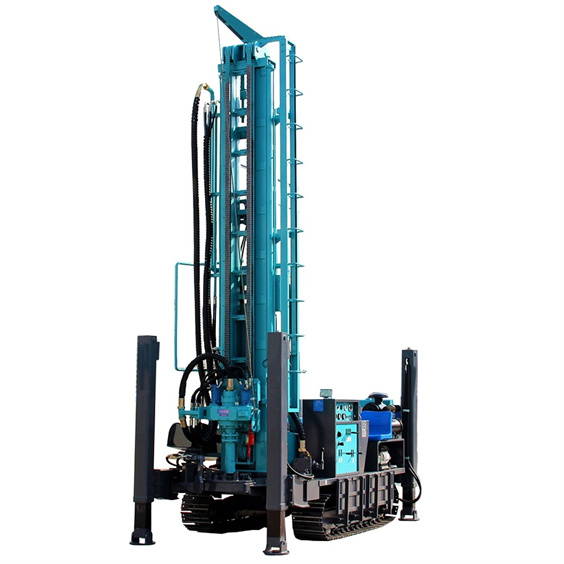

| Модель № | *CNSW280Y* |
| Дизельный двигатель | Yuchai 75 кВт / 100 л.с. |
| Максимальная глубина бурения | 280 м / 918 футов |
| Диаметр бурения | 105–305 мм (4 1/8″–12″) |
| Рабочее давление | 1,25–3,5 МПа (181–507 Psi) |
| Расход воздуха | 15–35 м³/мин (530–1236 cfm) |
| Ход подачи | 6,6 м / 21,7 футов |
| Длина буровой штанги | 1–6 м / 3,3–20 футов |
| Диаметр буровой штанги | Φ76, 89, 102, 114 мм |
| Подъемное усилие | 17 т |
| Быстрая скорость подъема | 25 м/мин |
| Быстрая скорость подачи | 30 м/мин |
| Крутящий момент | 4500–6000 Н·м |
| Частота вращения | 40–70 об/мин |
| Подъемное усилие лебедки | 2 т |
| Ход опор | 1,4 м / 4,6 футов |
| Максимальная ширина опор | 2,7 м / 9 футов |
| Эффективность бурения | 15–35 м/ч |
| Скорость движения | 2,5 км/ч |
| Подъемность | 30° |
| Масса | 7600 кг |
| Габаритные размеры | 5900×1850×2360 мм |
★ Опционально:
Дизельный двигатель Cummins, грязевой насос, дорожный насос, быстрый воздушно-водяной клапан, регулируемый поворотный узел, тройник для подвода воды, двухходовой клапан для экстрактора, изменение вылета гидравлических опор, увеличенный редуктор и гидромотор, раздельное охлаждение гидромасла, дополнительные резиновые блоки.
