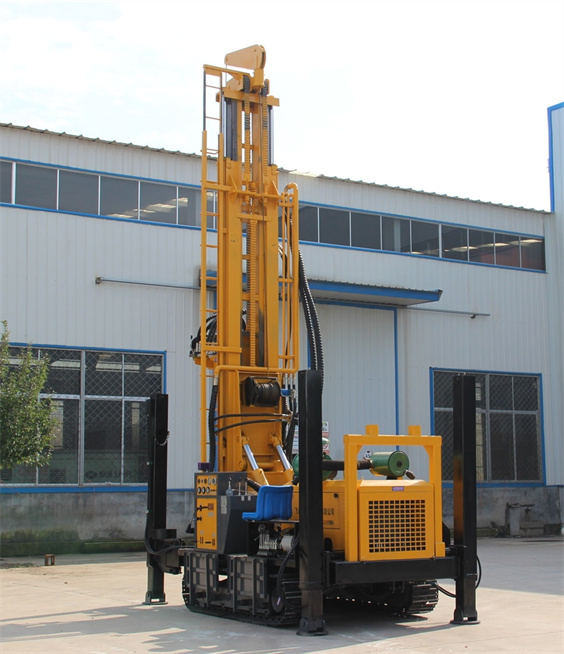

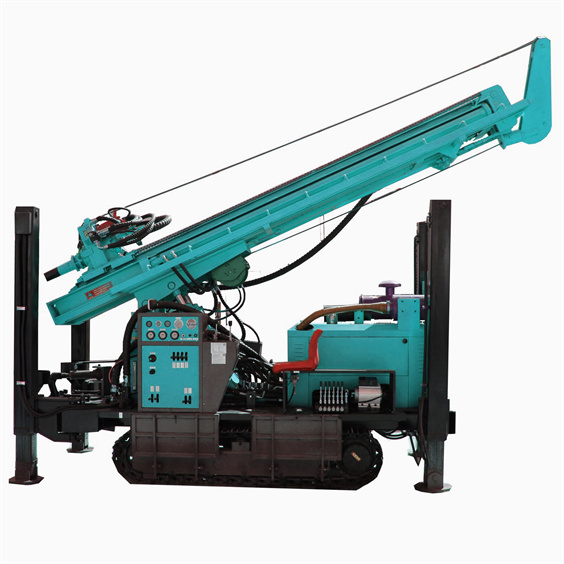

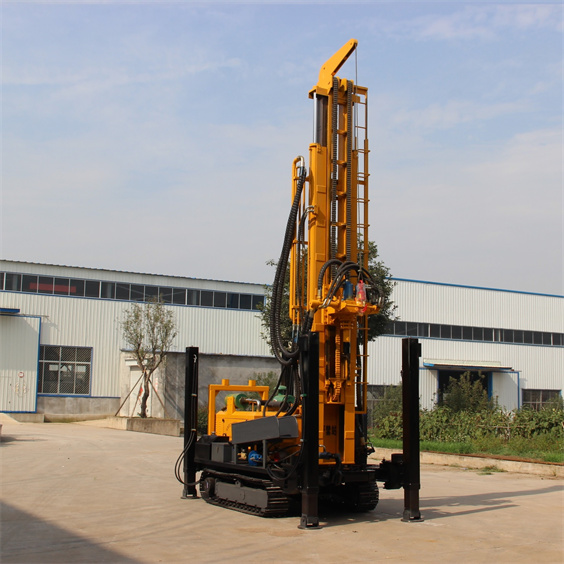

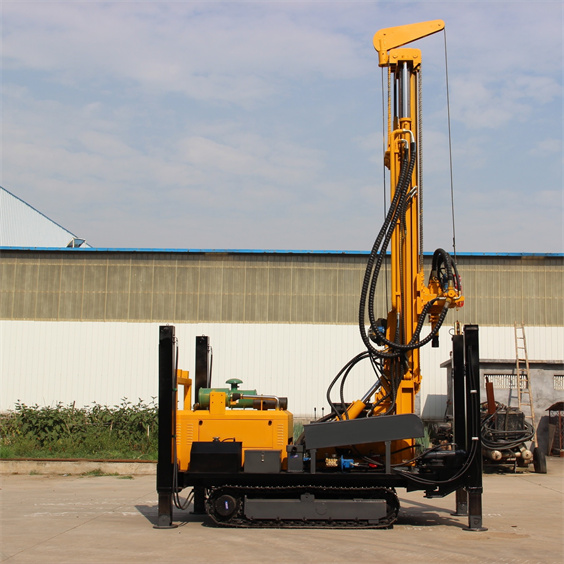

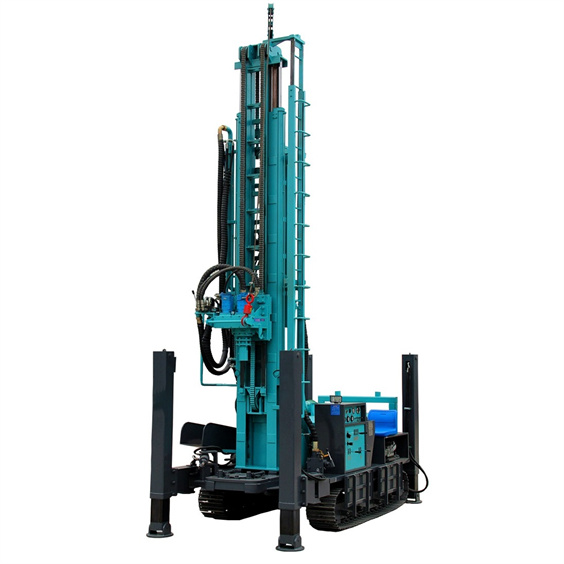

CNSW350Y 350м Гусеничная буровая установка стального типа
Характеристики:
Вращающая головка
Два гидравлических двигателя, частота вращения от 66 до 135 об/мин, крутящий момент 6200–8500 Н·м
Лебедка
Грузоподъемность лебедки до 2 т. Легко поднимает буровые штанги и перфораторы, очень удобна при погрузке и разгрузке буровых штанг и породных перфораторов
Гидравлические шланги
Каждый гидравлический шланг защищен мягкой оплеткой, что увеличивает срок его службы
Мощная буровая стрела
Составная стрела, два гидроцилиндра, большой ход и высокая грузоподъемность. Ход подачи до 6,6 м, применяемые буровые штанги длиной 1–6 м
Ящик для бурового инструмента
Достаточно места для размещения перфораторов, буровых долот, переходников и другого оборудования
Управляющие клапаны и пульт
Пульт управления и рычаги расположены в едином блоке, простое и удобное управление
Сварочный аппарат
Удобная сварка обсадных труб и других изделий, дополнительное освещение рабочей зоны
Сиденье оператора
Безопасное и комфортное управление при движении вперед, назад и погрузке оборудования
Гидроцилиндр
Компактный гидроцилиндр, облегчающий погрузку и разгрузку буровых штанг и перфораторов
Рабочая площадка
Удобное управление при работе и перемещении установки
Гидравлические опоры
Ход гидравлических опор до 1,4 м, удобная самопогрузка на грузовик. Мощные гидроцилиндры надежно фиксируют буровую установку для водяных скважин
Ширина гидравлических опор
Максимальная ширина до 2,7 м. Буровая установка легко погружается и разгружается на любой грузовик шириной менее 2,7 м
Стальные гусеницы
Стальные гусеницы подходят для широкого диапазона условий работы и имеют длительный срок службы. Регулируемая скорость обеспечивает удобное перемещение, повороты, подъем по склонам и передвижение по местности
| Модель | *CNSW350Y* |
| Дизельный двигатель | Ючай 92 кВт / 125 л.с. |
| Максимальная глубина бурения | 350 м / 1148 футов |
| Диаметр бурения | 105-325 мм (4 1/8″-12 3/4″) |
| Рабочее давление | 1,25-4,0 МПа (181-580 Psi) |
| Расход воздуха | 15-38 м³/мин (530-1342 cfm) |
| Ход подачи | 6,6 м / 21,7 футов |
| Длина буровой штанги | 1-6 м / 3,3-20 футов |
| Диаметр буровой штанги | Φ76,89,102,114 мм |
| Грузоподъемность | 22 т |
| Скорость быстрого подъема | 18 м/мин |
| Скорость быстрой подачи | 33 м/мин |
| Крутящий момент вращения | 6200-8500 Н·м |
| Частота вращения | 66-135 об/мин |
| Грузоподъемность лебедки | 2 т |
| Ход гидравлической опоры | 1,4 м / 4,6 футов |
| Максимальная ширина опор | 2,7 м / 9 футов |
| Производительность бурения | 15-35 м/час |
| Скорость передвижения | 2,5 км/ч |
| Угол преодоления подъема | 30° |
| Вес | 8600 кг |
| Габариты | 6000×2000×2550 мм |
★ Дополнительное оборудование:
Дизельный двигатель Камминс, грязевой насос, топливный насос, быстроразъемный водно-воздушный клапан, регулируемая вращающая головка, водозаборный тройник, двухходовой клапан извлекающего устройства, удлиненный ход гидравлических опор, увеличенная коробка передач и гидродвигатель, отдельный радиатор гидравлического масла, дополнительные резиновые амортизаторы.
