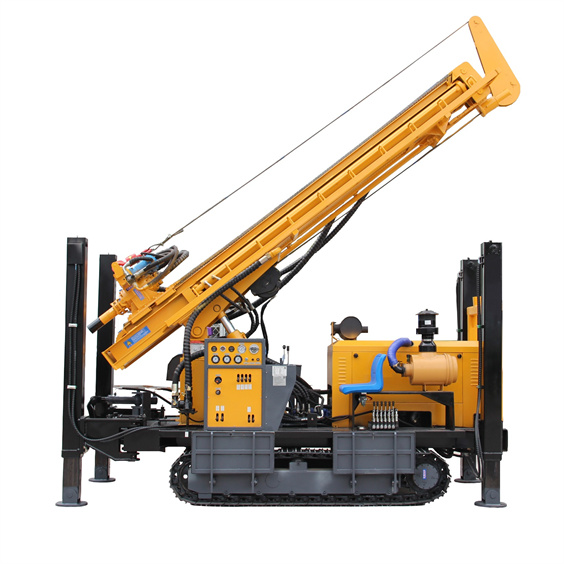

CNSW400Y Буровая Установка На Гусеничном Ходу, Глубина Бурения 400 м
Характеристики:
Поворотный Узел
Два гидромотора, частота вращения от 66 до 135 об/мин, крутящий момент 6500–9000 Н·м.
Лебедка
Подъемное усилие лебедки до 2 т.
Она обеспечивает удобный подъем буровых штанг и молотка, а также простую разгрузку буровых штанг и породного молотка.
Гидравлические и Масляные Шланги
Каждый гидравлический и масляный шланг защищен мягким чехлом, что увеличивает срок службы шлангов.
Мощная Буровая Стрела
Композитная стрела, два гидроцилиндра, большой ход, высокая грузоподъемность. Ход подачи до 6,6 м, используемые буровые штанги длиной 1–6 м.
Ящик Для Бурового Инструмента
Имеется достаточно места для размещения бурового молотка, долот, переходников и других деталей.
Клапаны Управления и Пульт
Пульт управления и джойстики объединены в один блок, управление простое и удобное.
Сварочный Аппарат
Удобная сварка обсадных труб и других изделий, дополнительно выполняет функцию освещения.
Гряземетательный Насос
Подходит для бурения глубоких скважин.
Сиденье
Обеспечивает безопасность и комфорт при движении, заднем ходе и погрузке установки.
Гидроцилиндр
Компактный гидроцилиндр, упрощающий погрузку и разгрузку буровых штанг и бурового молотка.
Рабочая Платформа
Удобное управление при рабочем процессе и перемещении установки.
Гидравлические Опоры
Высота хода гидравлических опор до 1,6 м, что позволяет легко самостоятельно погружать установку на грузовик. Мощные гидроцилиндры надежно фиксируют буровую установку для водяных скважин.
Ширина Гидравлических Опор
Максимальная ширина до 2,8 м. Буровая установка легко и свободно погружается и разгружается на любой грузовик шириной менее 2,8 м.
Стальные Гусеницы
Стальные гусеницы подходят для широкого диапазона рабочих условий и имеют длительный срок службы. Регулировка скорости обеспечивает легкое перемещение, повороты, преодоление уклонов и движение по местности.
| Модель № | *CNSW400Y* |
| Дизельный двигатель | Yuchai 96 кВт / 130 л.с. |
| Максимальная глубина бурения | 400 м / 1312 футов |
| Диаметр бурения | 105–325 мм (4 1/8″–12 3/4″) |
| Рабочее давление | 1,25–4,5 МПа (181–653 Psi) |
| Расход воздуха | 15–38 м³/мин (530–1342 cfm) |
| Ход подачи | 6,6 м / 21,7 футов |
| Длина буровой штанги | 1–6 м / 3,3–20 футов |
| Диаметр буровой штанги | Φ76, 89, 102, 114 мм |
| Подъемное усилие | 24 т |
| Быстрая скорость подъема | 20 м/мин |
| Быстрая скорость подачи | 40 м/мин |
| Крутящий момент | 6500–9000 Н·м |
| Частота вращения | 66–135 об/мин |
| Подъемное усилие лебедки | 2 т |
| Ход гидравлических опор | 1,6 м / 5,3 футов |
| Максимальная ширина опор | 2,8 м / 9,2 футов |
| Производительность бурения | 15–35 м/ч |
| Скорость движения | 2,5 км/ч |
| Подъемность | 30° |
| Масса | 9200 кг |
| Габаритные размеры | 6950×2100×2550 мм |
★ Дополнительное оборудование:
Дизельный двигатель Cummins, грязевой насос, быстрый водно-воздушный клапан, регулируемый поворотный узел, тройник подвода воды, двухходовой клапан извлекающего устройства, удлинение хода гидравлических опор, усиленный редуктор и гидромотор, раздельное охлаждение гидравлического масла, дополнительные резиновые амортизаторы.
