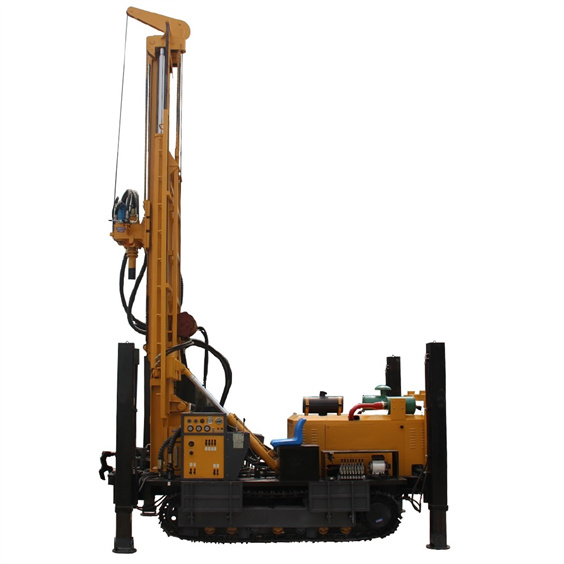

CNSW680C Буровая установка на стальных гусеницах, глубина бурения 680 м
Характеристики:
Поворотный узел
Два гидромотора, частота вращения от 45 до 140 об/мин, крутящий момент 8850–13150 Н·м.
Лебедка
Подъемное усилие до 2 т.
Обеспечивает удобный подъем буровых штанг и молотка, а также простую разгрузку буровых штанг и породного молотка.
Гидравлические и масляные шланги
Каждый гидравлический и масляный шланг защищен мягким чехлом, что увеличивает срок службы шлангов.
Мощная буровая стрела
Композитная стрела, два гидроцилиндра, большой ход, высокая грузоподъемность. Ход подачи до 6,6 м, используются буровые штанги длиной 1–6 м.
Ящик для бурового инструмента
Имеется достаточно места для размещения бурового молотка, долот, переходников и других деталей.
Клапаны управления и пульт
Пульт управления и джойстики расположены в одном интерфейсе, управление простое и удобное.
Сварочный аппарат
Удобная сварка обсадных труб и других изделий, дополнительно выполняет функцию освещения.
Гряземетательный насос
Подходит для бурения глубоких скважин.
Сиденье
Обеспечивает безопасность и комфорт при движении, заднем ходе и погрузке установки.
Гидроцилиндр
Компактный гидроцилиндр, упрощающий погрузку и разгрузку буровых штанг и бурового молотка.
Рабочая платформа
Удобное управление при рабочем процессе и перемещении установки.
Гидравлические опоры с цилиндром поворотной стрелы
Высота хода гидравлических опор до 1,7 м, что позволяет легко самостоятельно погружать установку на грузовик. Мощные гидроцилиндры надежно фиксируют буровую установку для водяных скважин.
Ширина гидравлических опор
Максимальная ширина до 2,95 м. Буровая установка легко и свободно погружается и разгружается на любой грузовик шириной менее 2,95 м.
Усиленные стальные гусеницы
Усиленные стальные гусеницы подходят для широкого диапазона рабочих условий и имеют длительный срок службы. Регулировка скорости обеспечивает легкое перемещение, повороты, преодоление уклонов и движение по местности.
| Модель № | *CNSW680C* |
| Дизельный двигатель | Cummins 154 кВт / 210 л.с. |
| Максимальная глубина бурения | 680 м / 2231 футов |
| Диаметр бурения | 105–400 мм (4 1/8″–15 3/4″) |
| Рабочее давление | 1,25–6,5 МПа (181–943 Psi) |
| Расход воздуха | 15–53 м³/мин (530–1872 cfm) |
| Ход подачи | 6,6 м / 21,7 футов |
| Длина буровой штанги | 1–6 м / 3,3–20 футов |
| Диаметр буровой штанги | Φ76, 89, 102, 114, 127 мм |
| Подъемное усилие | 30 т |
| Быстрая скорость подъема | 20 м/мин |
| Быстрая скорость подачи | 40 м/мин |
| Крутящий момент | 8850–13150 Н·м |
| Частота вращения | 45–140 об/мин |
| Подъемное усилие лебедки | 2 т |
| Ход гидравлических опор | 1,7 м / 5,6 футов |
| Максимальная ширина опор | 2,95 м / 9,7 футов |
| Производительность бурения | 15–35 м/ч |
| Скорость движения | 2,5 км/ч |
| Подъемность | 30° |
| Масса | 13000 кг |
| Габаритные размеры | 6300×2300×2650 мм |
★ Дополнительное оборудование:
Дизельный двигатель Cummins, грязевой насос, быстрый водно-воздушный клапан, регулируемый поворотный узел, тройник подвода воды, двухходовой клапан извлекающего устройства, удлинение хода гидравлических опор, раздельное охлаждение гидравлического масла, дополнительные резиновые амортизаторы.
