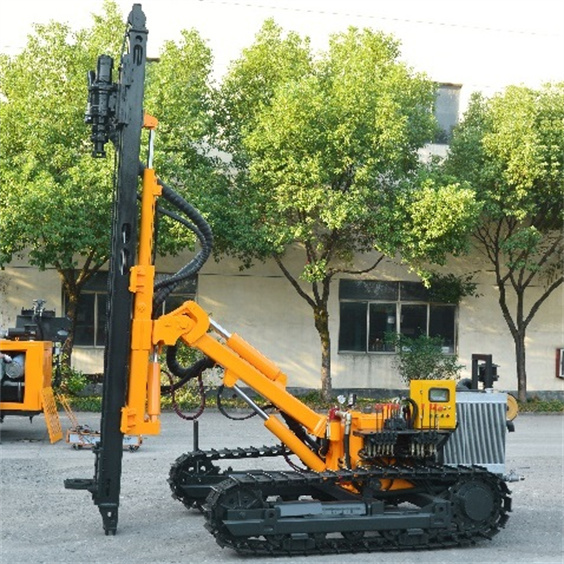

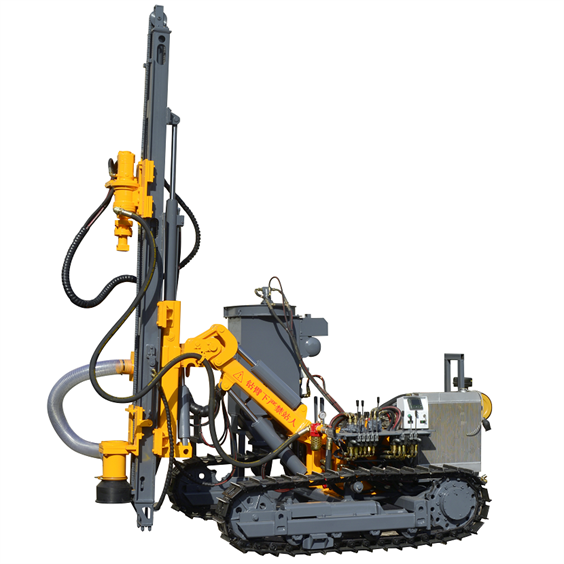

KG310/KG310H Наземная буровая установка
Характеристики:
Мощный поворотный узел
Большой и прочный поворотный узел обеспечивает плавную передачу высокого крутящего момента, снижает вероятность заклинивания бурового инструмента и имеет плавное регулирование скорости.
Прочная тяжелая подающая балка
Новая конструкция системы позиционирования, упрощающая эксплуатацию в самых сложных условиях. Механизм подачи на цилиндре и тросе обеспечивает плавную работу. Нейлоновые вставки увеличивают срок службы подающей балки.
Гибкая стрела
Конструкция для многонаправленного бурения. При сложных условиях бурения просвет под стрелой 360 мм позволяет выполнять горизонтальное бурение, в том числе на низких уровнях.
Гидравлическая система
Гидравлическая система модернизирована, гидравлические цилиндры стали надежнее, увеличен расход системы, повышена скорость вращения при бурении.

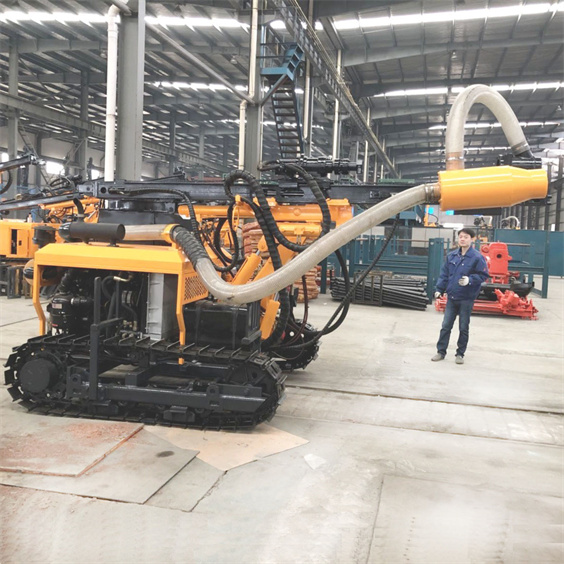

Сухой пылеуловитель
Модель KG310H оснащена пылеуловителем гидравлического циклонного слоистого типа. Он снижает запыление, защищает здоровье рабочих, уменьшает загрязнение воздуха и охраняет атмосферу.
Дизельный двигатель
Оснащена двухцилиндровым двигателем Yuchai (Китай III), который снижает выбросы и защищает окружающую среду.
Стальные гусеницы строительного типа
Оснащена редукторной системой движения и стандартными гусеницами экскаватора, что обеспечивает компактную конструкцию. Отличная внедорожная проходимость с мощной двухскоростной гидравлической системой движения и крайне низким уровнем отказов.

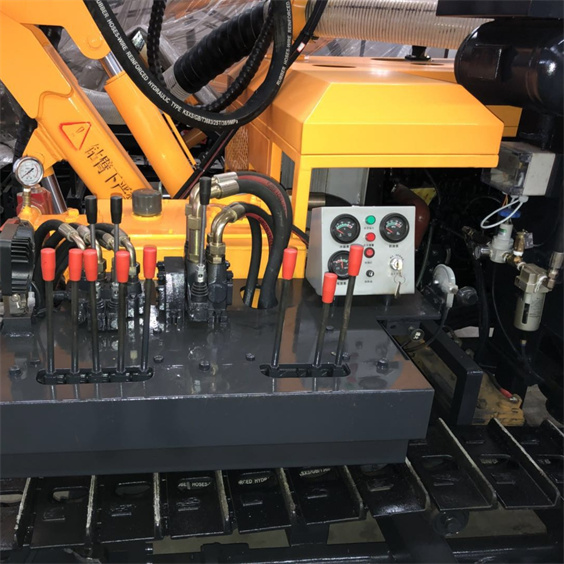

Пульт управления
Все органы управления собраны на одном пульте, что позволяет одному оператору удобно работать, повышает производительность, снижает стоимость бурения и делает работу безопаснее и комфортнее.
Гидравлический мотор хода
Шариковый гидравлический мотор движения. Легкий, компактный, с широким диапазоном скоростей, простой конструкцией, длительным сроком службы и легким обслуживанием.
| Модель | KG310 | KG310H |
| Вес | 4000 кг | 4200 кг |
| Габариты | 4650×2000×2200 мм | 4650×2300×2200 мм |
| Дизельный двигатель | Yuchai YCCA13T6-45, 33,1 кВт / 45 л.с., 2400 об/мин | |
| Твердость бурения | f=6–20 | |
| Диаметр бурения | Φ76–110 мм (3–4 1/2″) | |
| Экономическая глубина бурения | 20 м / 6 футов | |
| Расход воздуха | 7–15,5 м³/мин (247–550 cfm) | |
| Буровой молоток DTH | Стандарт L3 (опционально: M3, K3) | |
| Буровая штанга | Стандарт Φ60×2000 мм (опционально: Φ42/64×2000 мм) | |
| Буровое долото | Стандарт Φ90 мм-L3 (опционально: Φ76/100/110 мм-L3, Φ90 мм-M3, Φ90/95/100/105 мм-K3) |
|
| Частота вращения | 0–110 об/мин | |
| Максимальный крутящий момент | 1650 Н·м (макс.) | |
| Подъемное усилие | 18 кН | |
| Способ подачи | Гидроцилиндр + пластинчатая цепь | |
| Ход подачи | 2670 мм | |
| Скорость движения | 0–2,2 км/ч | |
| Максимальный угол подъема | ≤30° | |
| Просвет под шасси | 250 мм | |
| Угол наклона балки | Вниз 145°, вверх 55°, всего 190° | |
| Угол поворота стрелы | Влево 100°, вправо 45°, всего 145° | |
| Угол наклона буровой стрелы | Вниз 50°, вверх 25°, всего 75° | |
| Длина компенсации балки | 900 мм | |
| Максимальная высота горизонтального отверстия | 2650 мм | |
| Минимальная высота горизонтального отверстия | 360 мм | |
★Рекомендуемые воздушные компрессоры:
Передвижной винтовой воздушный компрессор с дизельным двигателем: LGCY-12/10, KSCY-425/10, KSCY-400/14,5, KSCY-550/13
Примечание: выбор воздушного компрессора зависит от диаметра отверстия и длины воздушного шланга.
