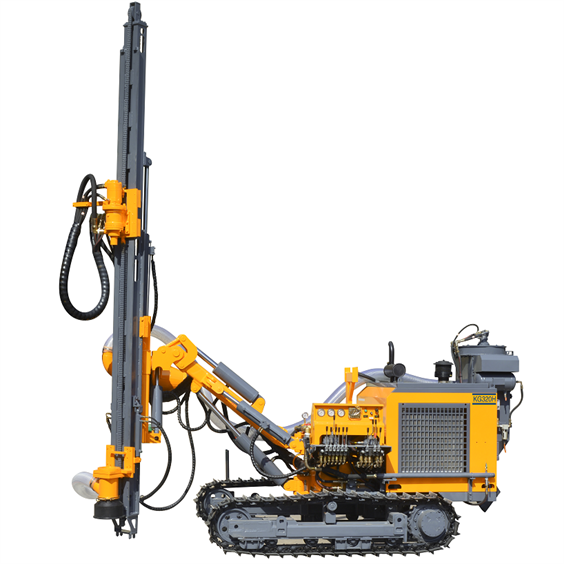

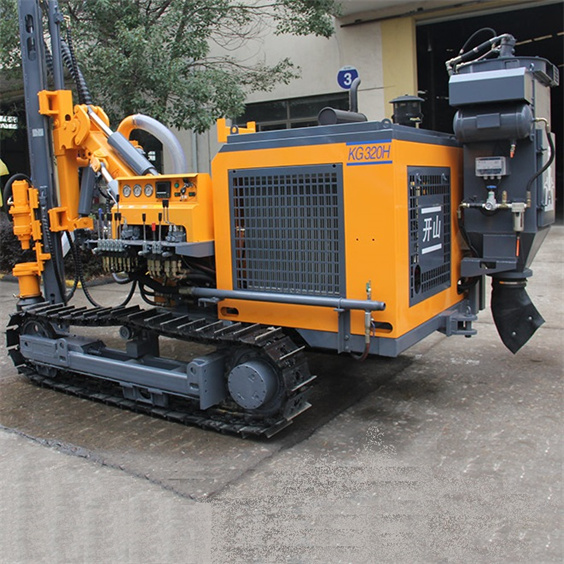

KG320/KG320H Наземная буровая установка
Характеристики:

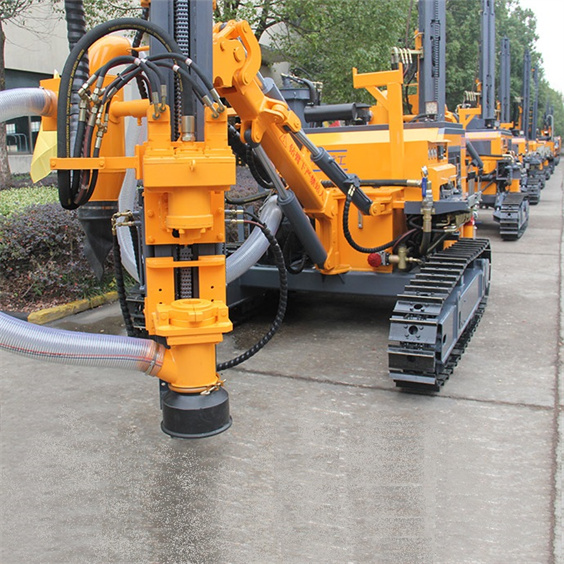

Мощный поворотный узел
Крупный и прочный поворотный узел обеспечивает плавную передачу высокого крутящего момента, снижает заклинивание бурового инструмента и имеет плавное регулирование скорости.
Прочная тяжелая подающая балка
Новая конструкция системы позиционирования, упрощающая эксплуатацию в самых сложных условиях. Механизм подачи на цилиндре и тросе обеспечивает плавную работу. Нейлоновые вставки увеличивают срок службы балки. Направляющая установлена под наклоном, что упрощает управление и визуальный контроль.
Гибкая стрела
Конструкция для многонаправленного бурения. При сложных условиях просвет под стрелой 350 мм позволяет выполнять горизонтальное бурение на низких отметках.
Гидравлическая система
Гидравлическая система модернизирована, гидроцилиндры стали надежнее, увеличен расход системы, повышена скорость вращения при бурении.

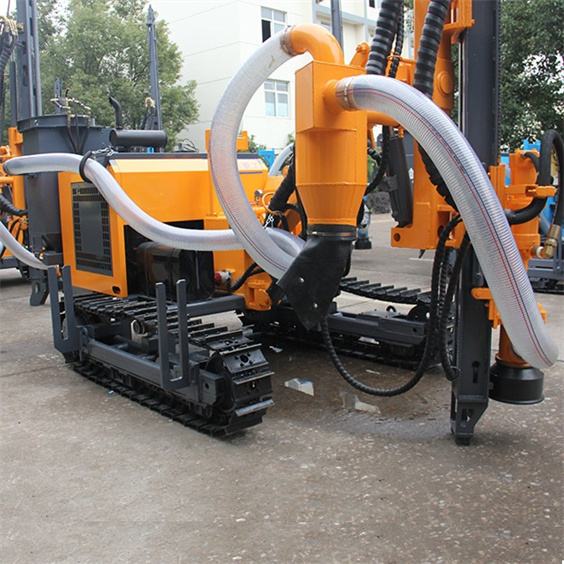

Сухой пылеуловитель
Модель KG320H оснащена гидравлическим циклонным пылеуловителем слоистого потока. Он снижает запыление, защищает здоровье рабочих, уменьшает загрязнение воздуха и охраняет атмосферу.

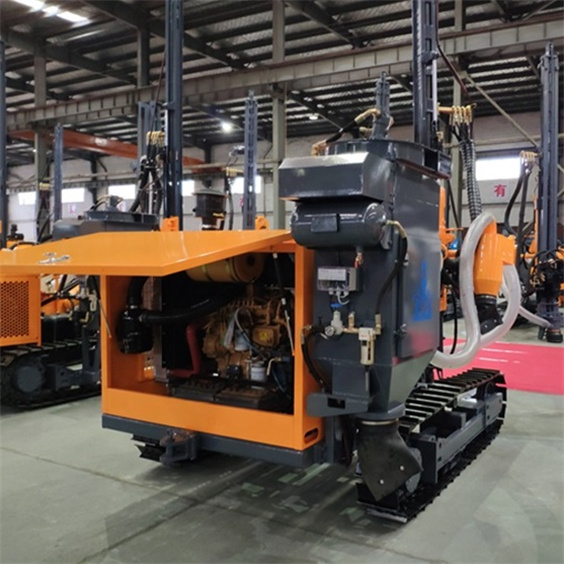

Дизельный двигатель
Оснащена двухцилиндровым двигателем Yuchai (Китай III), который снижает выбросы и защищает окружающую среду.
Стальные строительные гусеницы
Оснащена редукторной системой движения и стандартными гусеницами экскаватора для компактной конструкции. Отличная внедорожная проходимость с мощной двухскоростной гидравлической системой хождения и крайне низким уровнем отказов.
Пульт управления
Все органы управления собраны на одном пульте, что позволяет одному оператору удобно работать, повышает производительность, снижает стоимость бурения и делает эксплуатацию безопаснее и комфортнее.
Гидравлический мотор хода
Двухскоростной плунжерный гидромотор движения. Низкий шум, высокая эффективность, длительный срок службы, высокая мощность, простое обслуживание.
| Модель | KG320 | KG320H |
| Вес | 4500 кг | 4700 кг |
| Габариты | 6050×2300×2500 мм | 6050×2300×2500 мм |
| Дизельный двигатель | Yuchai YCD4R23T8-80, 59 кВт / 80 л.с., 2400 об/мин | |
| Твердость бурения | f=6–20 | |
| Диаметр бурения | Φ80–115 мм (3–4 1/2″) | |
| Экономическая глубина бурения | 25 м / 7,6 футов | |
| Расход воздуха | 7–15,5 м³/мин (247–550 cfm) | |
| Буровой молоток DTH | Стандарт M3 (опционально: K3, K4) | |
| Буровая штанга | Стандарт Φ64×3000 мм (опционально: Φ76×3000 мм) | |
| Буровое долото | Стандарт Φ90 мм-M3 (опционально: Φ90 мм-M3, Φ90/95/100/105 мм-K3, Φ105/110/115 мм-K4) |
|
| Частота вращения | 0–140 об/мин | |
| Максимальный крутящий момент | 1850 Н·м (макс.) | |
| Подъемное усилие | 20 кН | |
| Способ подачи | Гидроцилиндр + пластинчатая цепь | |
| Ход подачи | 3820 мм | |
| Скорость движения | 0–2,2 км/ч | |
| Максимальный угол подъема | ≤30° | |
| Просвет под шасси | 465 мм | |
| Угол наклона балки | Вниз 135°, вверх 50°, всего 185° | |
| Угол поворота стрелы | Влево 100°, вправо 45°, всего 145° | |
| Угол наклона буровой стрелы | Вниз 50°, вверх 25°, всего 75° | |
| Угол поворота стрелы | Влево 44°, вправо 45°, всего 89° | |
| Длина компенсации балки | 900 мм | |
| Максимальная высота горизонтального отверстия | 2750 мм | |
| Минимальная высота горизонтального отверстия | 350 мм | |
★Рекомендуемые воздушные компрессоры:
Передвижной винтовой воздушный компрессор с дизельным двигателем: LGCY-12/10, KSCY-425/10, KSCY-400/14,5, KSCY-550/13
Примечание: выбор воздушного компрессора зависит от диаметра отверстия и длины воздушного шланга.
