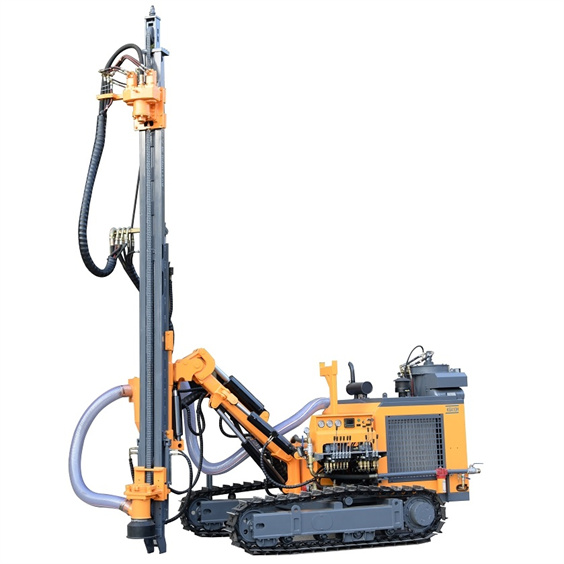

Поверхностная буровая установка KG410/KG410H
Характеристики:
Мощный поворотный узел
Циклоидальный поворот с двойным двигателем обеспечивает высокий крутящий момент. Усиленный поворотный узел большого размера гарантирует плавную отдачу высокого крутящего момента, снижает риск заклинивания бурового инструмента и имеет плавную регулировку скорости.
Прочная подающая балка повышенной надежности
Новая конструкция системы позиционирования, упрощающая работу в самых сложных условиях. Механизм подачи на цилиндре и канате обеспечивает плавное движение. Нейлоновые вставки увеличивают срок службы подающей балки. Направляющая установлена под наклоном для удобства управления и наблюдения.

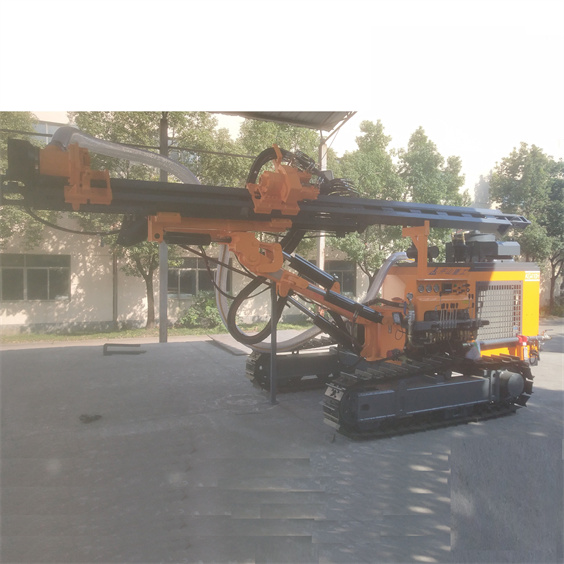

Гибкая стрела
Конструкция многонаправленного бурения. Для сложных буровых условий предусмотрен просвет над землей 350 мм для горизонтального бурения, что позволяет эффективно выполнять низкое горизонтальное бурение.
Гидравлическая система
Гидравлическая система модернизирована, гидроцилиндры стали надежнее, увеличен расход системы, повышена скорость вращения при бурении.

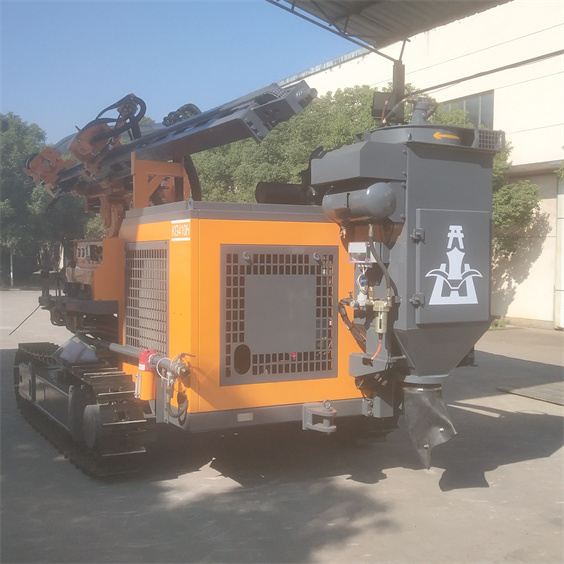

Сухой пылеуловитель
Модель KG410H оснащена пылеуловителем. Это гидравлический циклонный ламинарный пылеуловитель. Он снижает запыление, защищает здоровье рабочих, уменьшает загрязнение воздуха и охраняет атмосферу.
Дизельный двигатель
Оснащена четырехцилиндровым двигателем Yuchai (Китай III). Снижает выбросы и охраняет окружающую среду.
Стальная гусеничная база
Оснащена редукторной системой перемещения и стандартной гусеницей экскаватора, обеспечивая компактную конструкцию. Отличная внедорожная проходимость с мощной двухскоростной гидравлической системой перемещения и чрезвычайно низким уровнем отказов.
Пульт управления
Все органы управления собраны на одном пульте, что позволяет одному оператору удобно управлять установкой, повышает производительность, снижает стоимость бурения и обеспечивает более безопасную и комфортную работу.
Гидромотор ходовой части
Двухскоростной поршневой гидромотор ходовой части. Низкий шум, высокая эффективность, долгий срок службы, высокая мощность и простота обслуживания.
| Модель# | *KG410* | *KG410H* |
| Вес | 4500 кг | 4700 кг |
| Габаритные размеры | 6150×2300×2500 мм | 6150×2300×2500 мм |
| Дизельный двигатель | Yuchai YCD4R23T8-80, 59 кВт / 80 л.с. / 2400 об/мин | |
| Твердость буряемых пород | f=6–20 | |
| Диаметр бурения | Φ90–115 мм (3 1/2″–4 1/2″) | |
| Оптимальная глубина бурения | 25 м / 7,6 футов | |
| Расход воздуха | 10–17 м³/мин (353–600 cfm) | |
| ДТМ-молоток | Стандарт K3 (опционально K4) | |
| Буровая штанга | Стандарт Φ64×3000 мм (опционально Φ76×3000 мм) | |
| Буровое долото | Стандарт Φ105 мм-K3 (опционально: Φ90/95/100/105 мм-K3, Φ105/110/115 мм-K4) | |
| Частота вращения | 0–120 об/мин | |
| Крутящий момент (макс.) | 2000 Н·м (макс.) | |
| Подъемное усилие | 40 кН | |
| Способ подачи | Гидроцилиндр + пластинчатая цепь | |
| Ход подачи | 3980 мм | |
| Скорость перемещения | 0–2,5 км/ч | |
| Подъемность | ≦30° | |
| Просвет под рамой | 280 мм | |
| Угол наклона балки | Вниз 135°, вверх 50°, всего 185° | |
| Угол поворота стрелы | Влево 100°, вправо 45°, всего 145° | |
| Угол наклона буровой стрелы | Вниз 50°, вверх 25°, всего 75° | Угол поворота стрелы | Влево 44°, вправо 45°, всего 89° |
| Ход компенсации балки | 900 мм | Максимальная высота горизонтального отверстия | 2840 мм | Минимальная высота горизонтального отверстия | 350 мм |
★Рекомендуемые воздушные компрессоры:
Переносной винтовой воздушный компрессор с дизельным двигателем: LGCY-12/10, KSCY-425/10, KSCY-400/14.5, KSCY-550/13.
Примечание: выбор воздушного компрессора зависит от диаметра скважины и длины воздушного шланга.
