Мощный поворотный узел
Механизм подачи на цилиндре и тросе обеспечивает плавную работу. Нейлоновые скользящие вставки увеличивают срок службы подающей каретки. Направляющая шина установлена под наклоном, что упрощает управление и визуальный контроль процесса бурения.
Прочная направляющая шина для тяжелых нагрузок
Два циклоидальных поворотных мотора создают большой крутящий момент. Усиленный поворотный узел увеличенной конструкции обеспечивает плавную передачу высокого крутящего момента, снижает заклинивание бурового инструмента и позволяет плавно регулировать скорость вращения.
Сухая пылеулавливающая установка

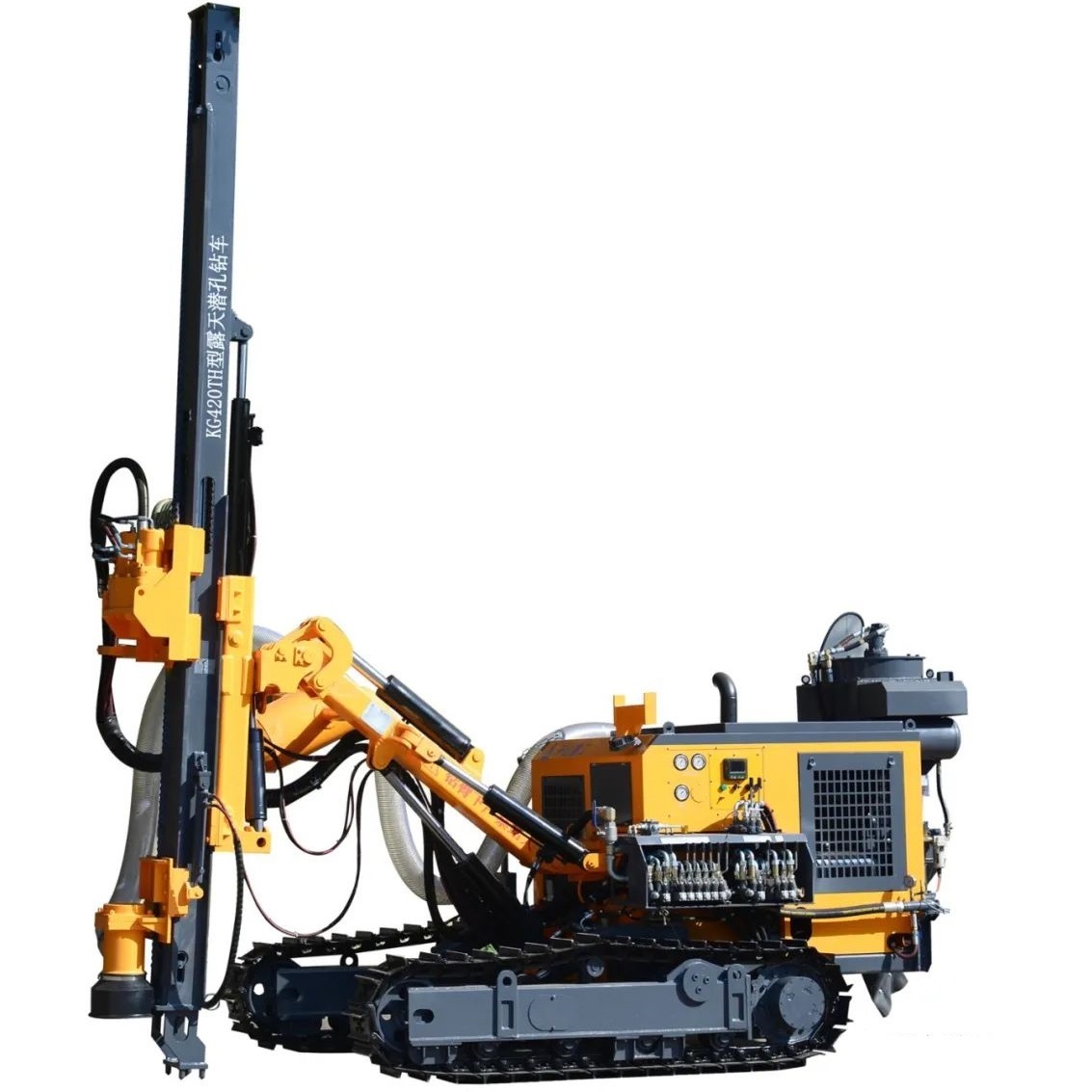

Модель KG420TH оснащена пылеулавливателем гидравлического циклонного ламинарного типа. Уменьшает выделение пыли, защищает здоровье операторов, снижает загрязнение воздуха и сохраняет атмосферу.
Дизельный двигатель
Установлен четырехцилиндровый двигатель Yuchai стандарта Китай III, снижающий токсичные выбросы и защищающий окружающую среду.
Гидравлические цилиндры и гидросистема
Оптимизированные гидравлические цилиндры и модернизированная гидросистема. Гидроцилиндры стали более надежными, увеличен расход жидкости в системе и повышена скорость вращения при бурении.
Гусеницы и гидромотор перемещения
Используются складные гусеничные рамы с полным приводом на четыре колеса; установлены гидроцилиндры выравнивания гусениц. Двухскоростной поршневой гидромотор перемещения с низким уровнем шума, высокой эффективностью, длительным сроком службы и повышенной мощностью.
| Технические характеристики | ||
| Модель | *KG420T* | *KG420TH* |
| Масса | 4150 кг | 4350 кг |
| Габаритные размеры | 5500×2250×2350 мм | 5650×2250×2400 мм |
| Дизельный двигатель | Yuchai YC4DK80-T302 (58 кВт / 2200 об/мин) | Yuchai YC4DK100-T304 (73,5 кВт / 2200 об/мин) |
| Твердость породы для бурения | f=6–20 | |
| Диаметр скважины | Φ90–115 мм (3 1/2″–4 1/2″) | |
| Экономичная глубина бурения | 25 м / 82 фут | |
| Расход и давление воздуха | 13–20 м³/мин (460–700 cfm) / 0,7–2,4 МПа | |
| Пневмоударник DTH | Стандарт K40 (опционально: M3, K30) | |
| Буровая штанга | Стандарт Φ76×3000 мм+2000 мм (опционально: Φ64×3000 мм+2000 мм) | |
| Буровая коронка | Стандарт Φ115 мм-K40 (опционально: Φ90 мм-M3, Φ90–105 мм-K30, Φ105–115 мм-K40) | |
| Скорость вращения | 0–90 об/мин | |
| Максимальный крутящий момент | 3500 Н·м (макс.) | |
| Усилие подъема | 40 кН | |
| Способ подачи | Гидроцилиндр + роликовая цепь | |
| Ход подачи | 3000 мм | |
| Скорость перемещения | 0–2,5 км/ч | |
| Максимальный угол подъема | ≤30° | |
| Дорожный просвет | 280 мм | |
| Угол наклона каретки | Вниз 135°, вверх 50°, суммарно 185° | |
| Угол поворота каретки | Влево 100°, вправо 45°, суммарно 145° | |
| Угол наклона буровой стрелы | Вниз 50°, вверх 25°, суммарно 75° | |
| Угол поворота стрелы | Влево 44°, вправо 45°, суммарно 89° | |
| Угол выравнивания гусениц | ±10° | |
| Длина компенсации каретки | 900 мм | |
| Максимальная высота горизонтальной скважины | 2750 мм | |
| Минимальная высота горизонтальной скважины | 350 мм | |
★Рекомендуемые воздушные компрессоры:
Портативные винтовые компрессоры с дизельным приводом: LGCY-15/16, LGCY-17/17, LGCY-18/17, KSCY-560/15
Примечание: Выбор компрессора зависит от диаметра скважины и длины воздушного шланга.
