Мощный поворотный узел
Подъемная цепь представляет собой роликовую цепь 28А, направляющая шина выполнена из коробчатого стального профиля большого сечения, что гарантирует достаточную прочность, позволяет осуществлять подачу на длину 4 метра за один раз.
Прочная усиленная направляющая шина
Вращатель оснащен четырьмя гидравлическими поворотными моторами, используется прямозубая передача высокого модуля с большим передаточным отношением, обеспечивающая крутящий момент до 12000 Н·м для буровой установки. Подходит для выполнения работ по бурению скважин под сваи фундамента большого диаметра.
Каркасная лебедка
В комплекте поставляется каркасная лебедка грузоподъемностью 1 тонна для подачи (опционально), удобна для подъема буровых долот, бурового инструмента, ударных устройств и прочего оборудования. При работе на крутых склонах доступна опциональная установка каркасной лебедки грузоподъемностью 8 тонн для буровой установки, гарантирующая достаточную тяговую силу.
Дизельный двигатель
Установлен дизельный двигатель мощностью 86 кВт, эффективный воздушный фильтр для работы в пустынных условиях, максимальный диаметр бурения достигает 500 мм.

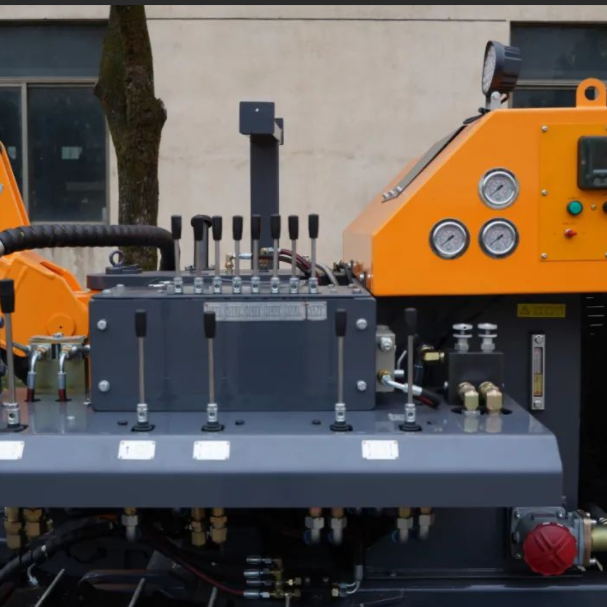

Гидроцилиндр и гидравлическая система
Оптимизирована конструкция гидроцилиндра, модернизирована гидравлическая система. Гидроцилиндр обладает повышенной надежностью, увеличен расход жидкости в системе. В гидравлической системе используется высоконапорный чугунный насос.
Гусеничное шасси
Расширенные и утолщенные траковые плиты гусениц; установлены дополнительные гидроцилиндры для выравнивания гусениц.
| Технические характеристики | |
| Модель | *KG500GF* |
| Масса | 7500 кг |
| Габаритные размеры | 6680×2450×2710 мм |
| Дизельный двигатель | Yuchai DKC9G0 (86 кВт/2200 об/мин) |
| Твердость породы при бурении | f=6–20 |
| Диаметр бурения | Φ185–500 мм (7″–19 1/2″) |
| Экономическая глубина бурения | 25 м / 82 фут |
| Расход и давление воздуха | 15–45 м³/мин (530–1590 cfm) / 1,0–2,4 МПа |
| Погружной молот DTH | Стандарт K8 (опционально: 5’–12″) |
| Буровая штанга | Стандарт Φ89×4000 мм (опционально: Φ102/127×4000 мм) |
| Буровое долото | Стандарт Φ185 мм-K8 (опционально Φ185–500 мм) |
| Частота вращения | 45–80 об/мин |
| Максимальный крутящий момент | ≥12000 Н·м |
| Усилие подъема | 25 кН |
| Способ подачи | Мотор + роликовая цепь |
| Ход подачи | 4275 мм |
| Скорость передвижения | 0–3 км/ч |
| Преодолеваемый уклон | ≤25° |
| Дорожный просвет | 325 мм |
| Угол наклона каретки | 165° |
| Угол поворота каретки | Влево 50°, вправо 50°, суммарно 100° |
| Угол наклона буровой стрелы | Вниз 50°, вверх 25°, суммарно 75° |
| Угол поворота буровой стрелы | Влево 30°, вправо 30°, суммарно 60° |
| Угол выравнивания гусениц | ±10° |
| Длина хода компенсации каретки | 1200 мм |
| Каркасная лебедка для подачи | 1 тонна |
| Каркасная лебедка для установки | 8 тонн |
