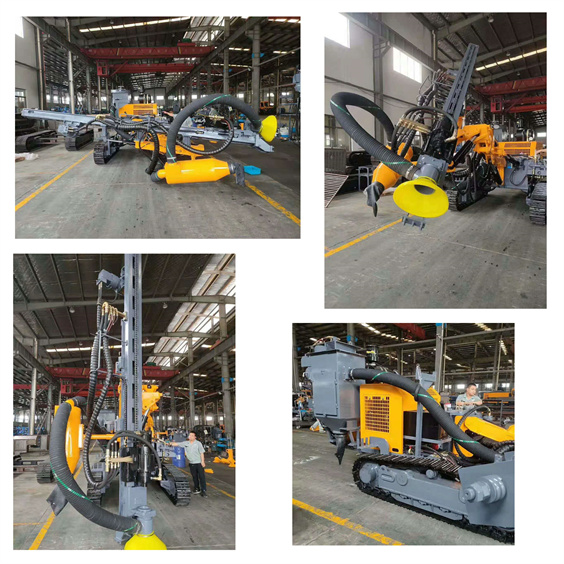

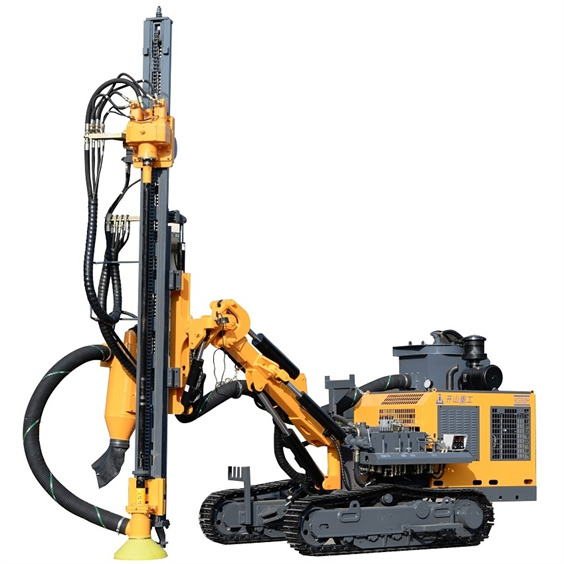

Поверхностная буровая установка KG590/KG590H
Характеристики:
Мощный поворотный узел
Циклоидальный поворот с двойным двигателем обеспечивает высокий крутящий момент. Усиленный поворотный узел большого размера гарантирует плавную отдачу высокого крутящего момента, снижает риск заклинивания бурового инструмента и имеет плавную регулировку скорости.
Прочная подающая балка повышенной надежности
Новая конструкция системы позиционирования, упрощающая работу в самых сложных условиях. Механизм подачи на цилиндре и канате обеспечивает плавное движение. Нейлоновые вставки увеличивают срок службы подающей балки. Направляющая установлена под наклоном для удобства управления и наблюдения.
Гибкая стрела
Конструкция многонаправленного бурения. Для сложных буровых условий предусмотрен просвет над землей 350 мм для горизонтального бурения, что позволяет эффективно выполнять низкое горизонтальное бурение.
Гидравлическая система
Гидравлическая система модернизирована, гидроцилиндры стали надежнее, увеличен расход системы, повышена скорость вращения при бурении.

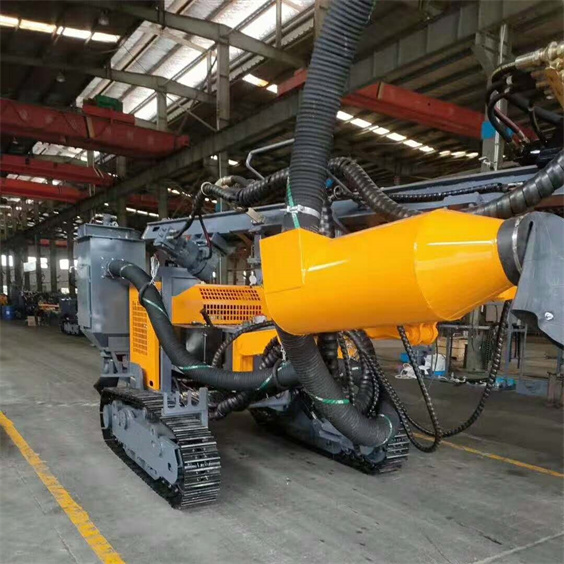

Увеличенный сухой пылеуловитель
Модель KG590H оснащена пылеуловителем. Это гидравлический циклонный ламинарный пылеуловитель. Он снижает запыление, защищает здоровье рабочих, уменьшает загрязнение воздуха и охраняет атмосферу.
Дизельный двигатель
Оснащена четырехцилиндровым двигателем Yuchai (Китай III). Снижает выбросы и охраняет окружающую среду.
Качание гусениц для улучшения ходовых свойств и проходимости по пересеченной местности
Стальная гусеничная база
Оснащена редукторной системой перемещения и стандартной гусеницей экскаватора, обеспечивая компактную конструкцию. Отличная внедорожная проходимость с мощной двухскоростной гидравлической системой перемещения и чрезвычайно низким уровнем отказов.
| Модель# | *KG590* | *KG590H* |
| Вес | 7000 кг | 7200 кг |
| Габаритные размеры | 7100×2300×2700 мм | 7100×2500×2700 мм |
| Дизельный двигатель | Yuchai YC4DK100-T304, 73 кВт / 100 л.с. / 2200 об/мин | |
| Твердость буряемых пород | f=6–20 | |
| Диаметр бурения | Φ105–152 мм (4–6″) | |
| Оптимальная глубина бурения | 25 м / 7,6 фт | |
| Расход воздуха | 15–22 м³/мин (460–777 cfm) | |
| ДТМ-молоток | Стандарт K4 (опционально K5) | |
| Буровая штанга | Стандарт Φ76×3000 мм (опционально Φ89×3000 мм) | |
| Буровое долото | Стандарт Φ115 мм-K4 (опционально: Φ105/110/120/125/130 мм-K4, Φ136/140/146/152 мм-K5) | |
| Частота вращения | 0–100 об/мин | |
| Крутящий момент (макс.) | 5000 Н·м (макс.) | |
| Подъемное усилие | 25 кН | |
| Способ подачи | Мотор + роликовая цепь | |
| Ход подачи | 4150 мм | |
| Скорость перемещения | 0–3,5 км/ч | |
| Подъемность | ≦30° | |
| Просвет под рамой | 440 мм | |
| Угол наклона балки | Вниз 135°, вверх 50°, всего 185° | |
| Угол поворота стрелы | Влево 50°, вправо 50°, всего 100° | |
| Угол наклона буровой стрелы | Вниз 50°, вверх 25°, всего 70° | |
| Угол поворота стрелы | Влево 45°, вправо 45°, всего 64° | |
| Угол выравнивания гусениц | ±10° | |
| Ход компенсации балки | 900 мм | |
| Максимальная высота горизонтального отверстия | 3500 мм | Минимальная высота горизонтального отверстия | 350 мм |
★Рекомендуемые воздушные компрессоры:
Переносной винтовой воздушный компрессор с дизельным двигателем: LGCY-18/17, LGCY-18/20, LGCY-19.5/19, LGCY-21/21, LGCY-22/20.
Примечание: выбор воздушного компрессора зависит от диаметра скважины и длины воздушного шланга.
