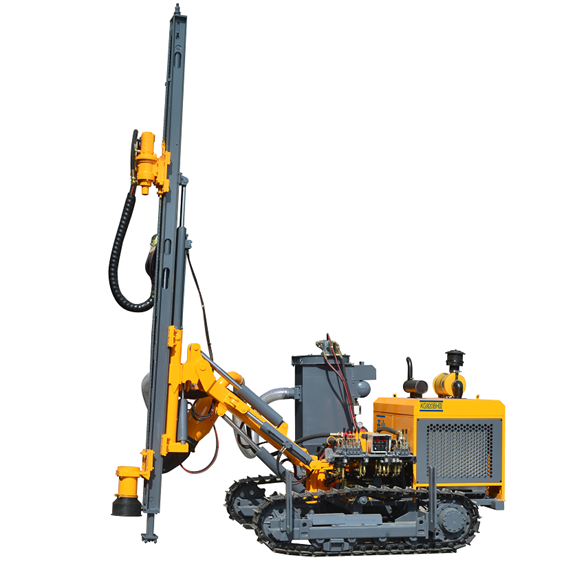

Поверхностная буровая установка KG920B/KG920BH
Характеристики:
Мощная вращающаяся головка
Крупная усиленная вращающаяся головка обеспечивает плавную передачу высокого крутящего момента, снижает риск заклинивания бурового инструмента и позволяет плавно регулировать скорость.
Прочная тяжелая подающая балка
Новая система позиционирования упрощает работу в самых сложных условиях. Механизм подачи на цилиндре и тросе обеспечивает плавное движение. Нейлоновые вставки увеличивают срок службы балки. Направляющая установлена под наклоном для удобства управления и контроля.
Гибкая стрела
Конструкция для бурения в разных направлениях. При сложных условиях просвет под рамой составляет 350 мм, что позволяет выполнять горизонтальное бурение на низкой высоте.
Гидравлическая система
Гидравлическая система модернизирована, гидроцилиндры стали более надежными, увеличен расход жидкости, что повысило скорость вращения при бурении.
Сухой пылеуловитель

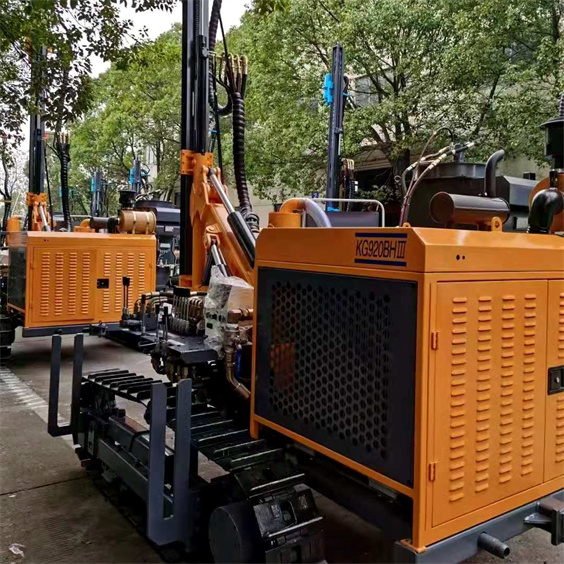

Модель KG920BH оснащена гидравлическим циклонным слоистым пылеуловителем. Он снижает количество пыли, защищает здоровье рабочих и уменьшает загрязнение атмосферы.
Дизельный двигатель
Установлен четырехцилиндровый двигатель Yuchai (экологический класс Китай III, опционально Китай II), что снижает выбросы и охраняет окружающую среду.
Стальные строительные гусеницы
Система движения с редуктором и стандартные гусеницы экскаватора обеспечивают компактную конструкцию. Отличная внедорожная проходимость, двухскоростная гидравлическая система с крайне низким уровнем отказов.

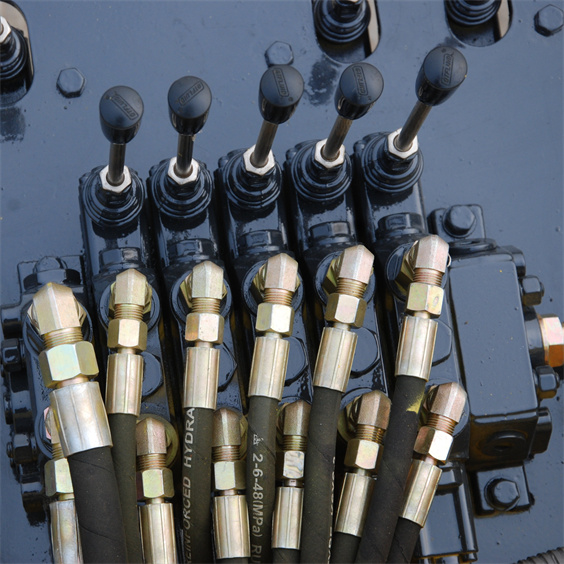

Панель управления
Все органы управления собраны на одной панели, что позволяет одному оператору удобно работать, повышает эффективность, снижает стоимость бурения и делает эксплуатацию безопаснее и комфортнее.

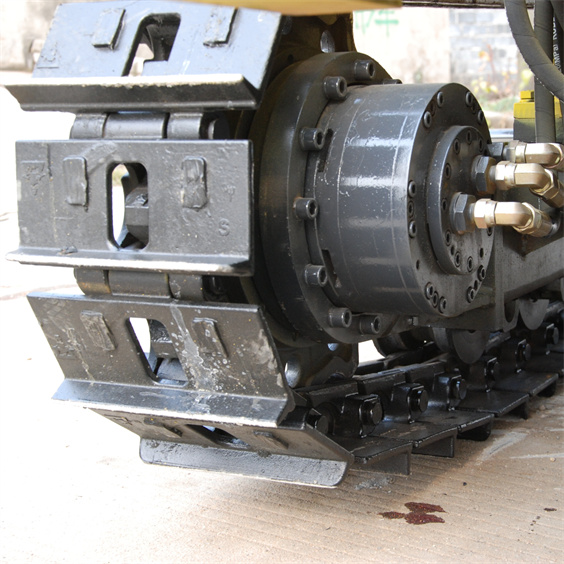

Гидромотор движения
Двухскоростной плунжерный гидромотор для перемещения. Низкий шум, высокая эффективность, длительный срок службы, высокая мощность и простота в обслуживании.
| Модель | *KG920B* | *KG920BH* |
| Вес | 4200 кг | 4400 кг |
| Габариты | 5600×2200×2300 мм | 5600×2400×2300 мм |
| Дизельный двигатель | Yuchai YCD4R23T8-80, 59 кВт / 80 л.с. / 2400 об/мин | |
| Твердость породы | f=6–20 | |
| Диаметр бурения | Φ76–115 мм (3″–4 1/2″) | |
| Оптимальная глубина бурения | 25 м / 7,6 фута | |
| Расход воздуха | 9–17 м³/мин (318–600 cfm) | |
| ДТМ-молоток | Стандарт L3 (опционально M3, K3, K4) | |
| Буровая штанга | Стандарт Φ64×3000 мм (опционально Φ76×3000 мм) | |
| Буровое долото | Стандарт Φ90 мм-L3 (опционально Φ76/100/110 мм-L3, Φ90 мм-M3, Φ90/95/100/105 мм-K3, Φ105/110/115 мм-K4) | |
| Скорость вращения | 0–110 об/мин | |
| Макс. крутящий момент | 1650 Н·м (макс.) | |
| Подъемное усилие | 18 кН | |
| Способ подачи | Гидроцилиндр + пластинчатая цепь | |
| Ход подачи | 3780 мм | |
| Скорость движения | 0–2,5 км/ч | |
| Подъемность | ≤30° | |
| Просвет под рамой | 350 мм | |
| Угол наклона балки | Вниз 135°, вверх 50°, всего 185° | |
| Угол поворота стрелы | Влево 100°, вправо 45°, всего 145° | |
| Угол наклона буровой стрелы | Вниз 50°, вверх 25°, всего 75° | |
| Угол поворота стрелы | Влево 44°, вправо 45°, всего 89° | |
| Ход компенсации балки | 900 мм | |
| Макс. высота горизонтального отверстия | 2750 мм | |
| Мин. высота горизонтального отверстия | 350 мм | |
★Рекомендуемые воздушные компрессоры:
Передвижной винтовой воздушный компрессор с дизельным двигателем LGCY-12/10, KSCY-425/10, KSCY-400/14,5, KSCY-550/13, KSCY-550/14,5
Примечание: выбор воздушного компрессора зависит от диаметра скважины и длины воздушного шланга.
