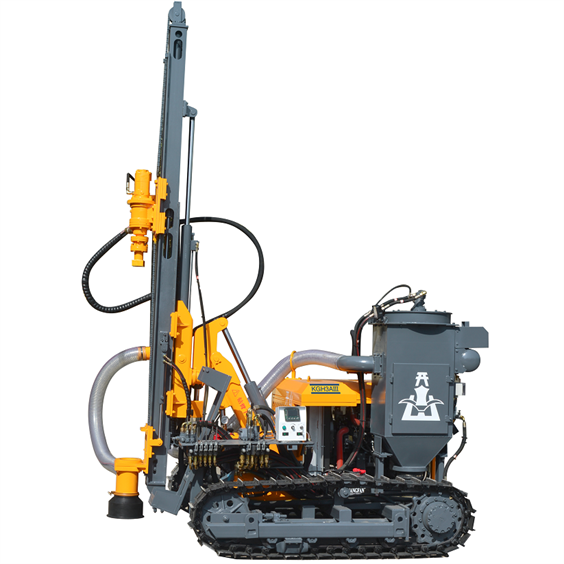

Поверхностная буровая установка KGH3
Характеристики:
Мощный поворотный узел
Крупный и прочный поворотный узел обеспечивает плавную передачу высокого крутящего момента, снижает вероятность заклинивания бурового инструмента и позволяет плавно регулировать скорость вращения.
Прочная подающая балка повышенной надежности
Новая конструкция системы позиционирования упрощает работу в самых сложных условиях. Механизм подачи «цилиндр + трос» обеспечивает плавное движение. Нейлоновые вставки увеличивают срок службы подающей балки. Направляющая установлена под наклоном для удобства управления и наблюдения.

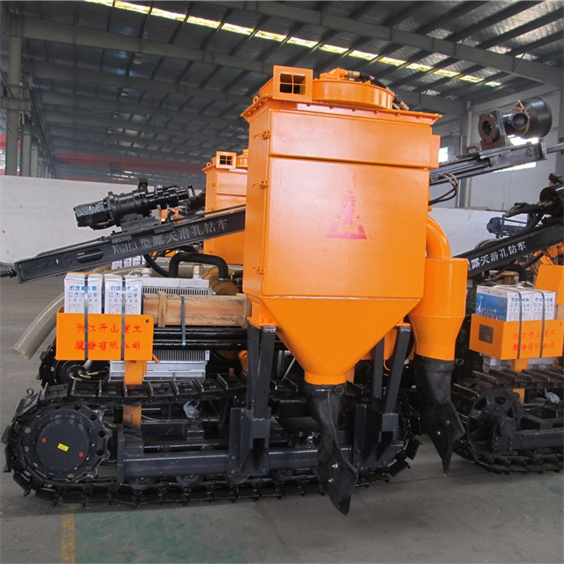

Сухой пылеуловитель
Установлен пылеуловитель гидравлического циклонного ламинарного типа. Он снижает запыление, защищает здоровье рабочих, уменьшает загрязнение воздуха и охраняет атмосферу.
Гидравлическая система
Гидравлическая система модернизирована, гидроцилиндры стали более надежными, увеличен расход жидкости в системе и повышена скорость вращения бурового инструмента.
Дизельный двигатель
Оснащена четырехцилиндровым двигателем Yuchai (норма Евро-III, опционально Евро-II), что снижает выбросы и защищает окружающую среду.
Стальная гусеничная база
Оснащена редукторной системой хода и стандартной гусеницей экскаваторного типа для компактной конструкции. Отличная внедорожная проходимость с мощной двухскоростной гидравлической системой движения и чрезвычайно низким уровнем отказов.

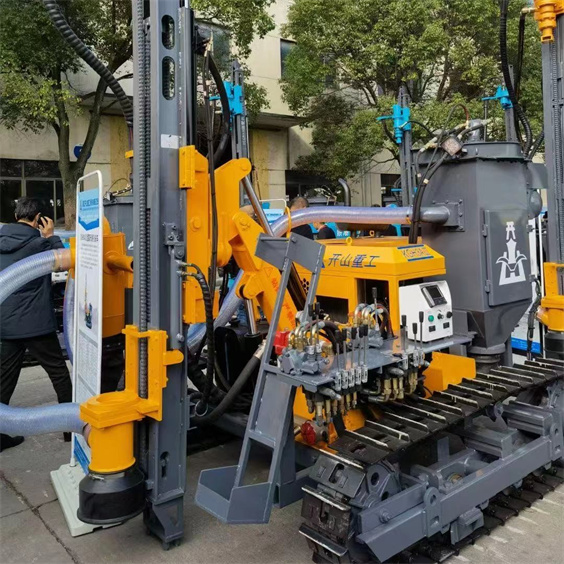

Пульт управления
Все органы управления собраны на едином пульте, расположенном близко к каретке, что обеспечивает очень удобное управление и загрузку-разгрузку буровых штанг одним оператором, повышает производительность труда, снижает стоимость бурения, делает работу безопаснее и комфортнее.
Гидромотор ходовой части
Поршневой гидромотор ходовой части с двухскоростным режимом. Низкий уровень шума, высокая эффективность, длительный срок службы, высокая мощность и простота обслуживания.
| Модель# | *KGH3A* |
| Вес | 4200 кг |
| Габаритные размеры | 4450×2230×2100 мм |
| Дизельный двигатель | Yuchai YCD4R23T8-80, 59 кВт / 80 л.с. / 2400 об/мин |
| Твердость буряемых пород | f=6–20 |
| Диаметр бурения | Φ80–115 мм (3″–4 1/2″) |
| Оптимальная глубина бурения | 25 м / 7,6 футов |
| Расход воздуха | 9–13 м³/мин (318–460 cfm) |
| ДТМ-молоток | Стандарт L3 (опционально: M3, K3, K4) |
| Буровая штанга | Стандарт Φ64×3000 мм (опционально: Φ76×3000 мм) |
| Буровое долото | Стандарт Φ90 мм-L3 (опционально: Φ76/100/110 мм-L3, Φ90 мм-M3, Φ90/95/100/105 мм-K3, Φ105/110/115 мм-K4) |
| Частота вращения | 0–110 об/мин |
| Крутящий момент (макс.) | 1650 Н·м (макс.) |
| Подъемное усилие | 15 кН |
| Способ подачи | Гидроцилиндр + пластинчатая цепь |
| Ход подачи | 2670 мм |
| Скорость перемещения | 0–2,5 км/ч |
| Подъемность | ≦30° |
| Просвет под рамой | 310 мм |
| Угол наклона балки | Вниз 12°, вверх 105°, всего 185° |
| Угол поворота балки | Влево 20°, вправо 24°, всего 44° |
| Угол наклона буровой стрелы | Вниз 35°, вверх 60°, всего 90° |
| Ход компенсации балки | 900 мм |
★Рекомендуемые воздушные компрессоры:
Переносной винтовой воздушный компрессор с дизельным двигателем: LGCY-12/10, KSCY-425/10, KSCY-400/14.5, KSCY-550/13, KSCY-550/14.5.
Примечание: выбор воздушного компрессора зависит от диаметра скважины и длины воздушного шланга.
