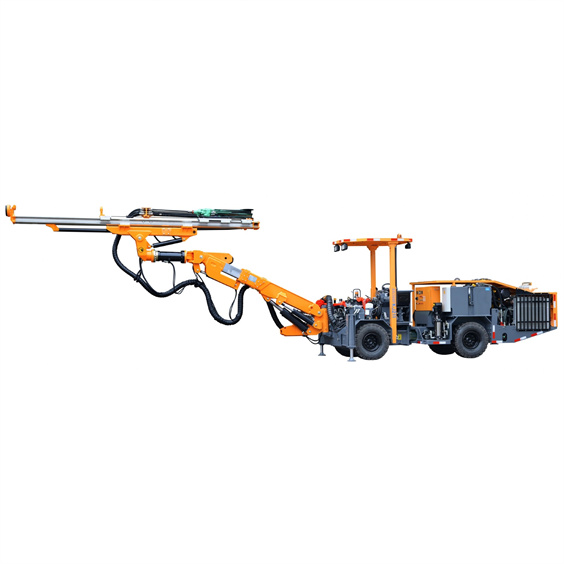

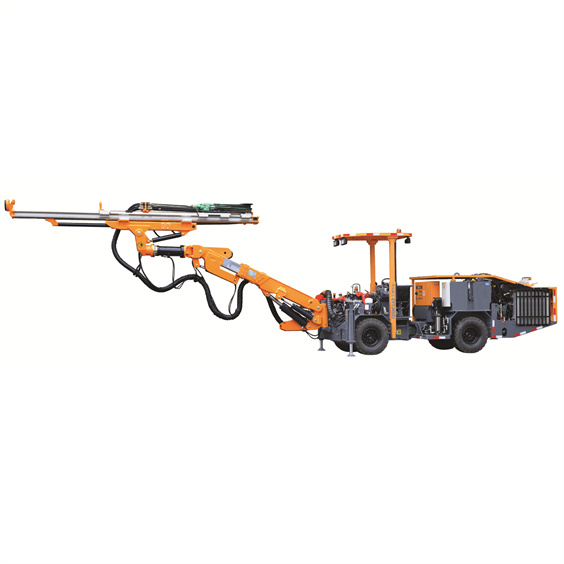

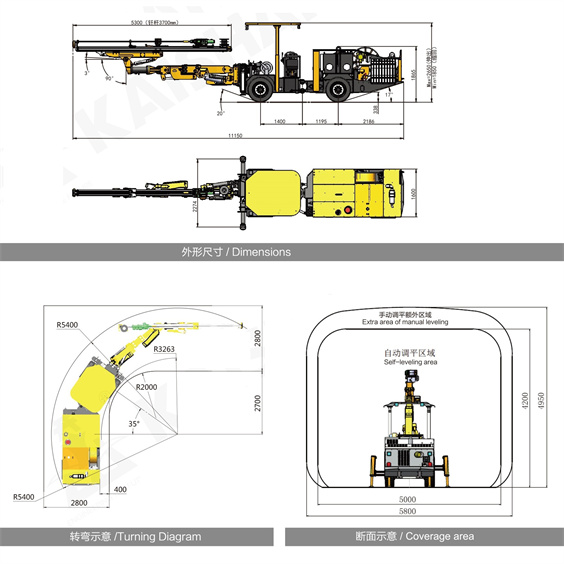

Буровая установка для тоннелей KJ211 с верхним молотком
Характеристики:
Гидравлическая тоннельная буровая установка KJ211 предназначена для горноподготовительных работ и проходки тоннелей, является автономной рабочей установкой.
Она используется для бурения вертикальных, наклонных и горизонтальных взрывных скважин, подходит для твердых пород любого сечения в диапазоне 7–35 м².
Прочная гибкая стрела обеспечивает полное покрытие рабочего сечения; 360° поворот и самонивелирующаяся балка упрощают позиционирование бура.
Стрела также может использоваться для бурения боковых проходов и крепления пород анкерами.
Установка обеспечивает оператору хороший обзор.
Сбалансированная компоновка и шарнирное шасси с полным приводом на четыре колеса обеспечивают гибкое, быстрое и безопасное движение в узких тоннелях.
В высокочастотном ударном буровом молотке применен ступенчатый поршень, что повышает эффективность передачи ударной волны и скорость бурения, снижает износ бурового инструмента и поддерживает его в хорошем состоянии.
Достаточное рабочее пространство и автоматические функции позволяют оператору сосредоточиться на бурении безопасно, быстро и точно.
Все ответственные узлы надежно защищены и при этом легко обслуживаются.
| Габариты и вес | Воздушная и водяная система | ||||||||
| Длина | 10000 мм | Воздушный компрессор | 1*JN5 | Расход смазочного масла | 180–250 г/ч | ||||
| Ширина | 1600 мм | Производительность компрессора | 0,5 м³/мин | ||||||
| Высота | 1850/2650 мм | Давление | 6–8 бар | Водяной насос | 1xCR3 | 1xCR5 | |||
| Вес | Примерно 11000 кг | Устройство смазки штока | Электронный импульсный насос смазки | Мощность | 1,5 кВт | 5,5 кВт | |||
| Скорость движения по ровной поверхности | 10 км/ч | ||||||||
| Расход воздуха на смазку | 0,3 м³/мин | Производительность насоса | 3 м³/ч | 6 м³/ч | |||||
| Максимальная подъемность | 25% (14°) | ||||||||
| Шасси | |||||||||
| Безопасность и защита | Дизельный двигатель | Cummins QSB3.9-C80-31, 60 кВт, 2200 об/мин | Шины | 300-15 | |||||
| Уровень шума | ＜100 дБ(А) | Очистка выхлопа | Катализатор выхлопа | Рулевой механизм | Шарнирное рулевое управление: ±35° | ||||
| Подъемная защитная крыша | Соответствует требованиям FOPS и ROPS | Приводная система | Замкнутая гидравлическая система полного привода | Стояночный тормоз | Мокрый многодисковый тормоз | ||||
| Угол качания | Качание заднего моста: ±6° | Тормоз движения | Гидростатический тормоз | ||||||
| Топливный бак | 30 л | ||||||||
| Буровая система | Электрогидравлический агрегат | ||||||||
| Буровой молоток | 1×HC50/R38 | 1×HC109/R38 | 1×HC95LM/R38 | Двигатель | 45 кВт | 55 кВт | 75 кВт | ||
| Мощность удара | 13 кВт | 18,8 кВт | 21 кВт | Удар / Подача / Позиционирование | Аксиальный плунжерный насс с регулируемой производительностью | ||||
| Расход на удар | 105 л/мин | 135 л/мин | 100–120 л/мин | Вращение | Шестеренчатый насос | ||||
| Давление удара | 130 бар | 135 бар | 180 бар | Точность фильтрации | 10 мкм | ||||
| Максимальное давление вращения | 150 бар | 150 бар | 210 бар | Бак гидравлического масла | 240 л | ||||
| Частота ударов | 62 Гц | 47 Гц | 62 Гц | Охладитель гидравлики | Водяной охладитель | ||||
| Крутящий момент | 325 Н·м | 780 Н·м | 764 Н·м | Рабочее напряжение | 380 В | ||||
| Диаметр скважины | Φ32–76 мм | Φ42–102 мм | Φ42–102 мм | Частота | 50 Гц | ||||
| Вращение балки | 360° | Способ запуска | Звезда-треугольник | ||||||
| Ход подачи | 1600 мм | Катушка кабеля | 1*F440 | ||||||
| Модель буровой стрелы | K 26F | Длина кабеля на катушке | 100 м | 80 м | |||||
| Тип буровой стрелы | Самонивелирующаяся | Наружный диаметр кабеля | Φ28 мм | Φ32 мм | |||||
| Удлинение стрелы | 1200 мм | Характеристики кабеля | 3×35+3G6+2×1,5 | 3×50+3G6+2×1,5 | |||||
