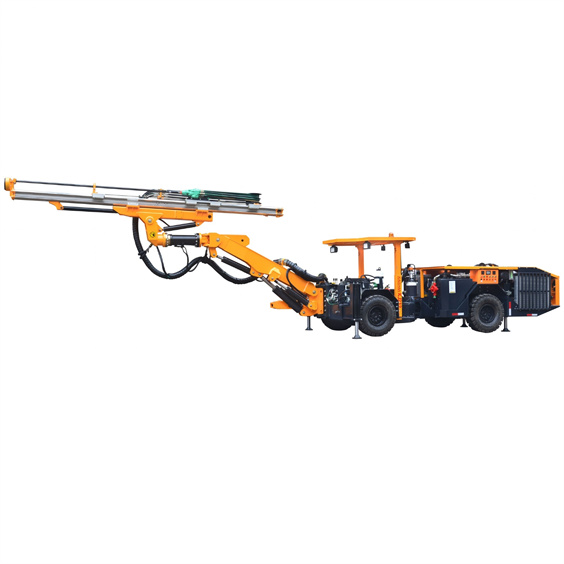

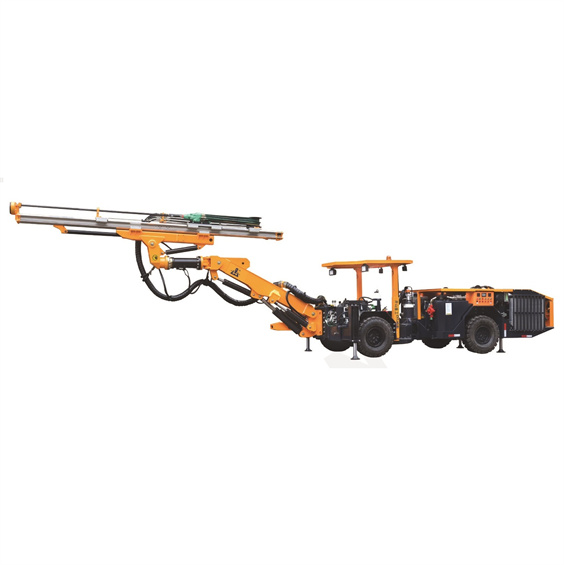

KJ212 Тоннельная Буровая Установка
Характеристики:
Гидравлическая тоннельная буровая установка KJ212 предназначена для бурения вертикальных, наклонных и горизонтальных взрывных скважин в низких тоннелях. Проходя через сечение 2,5 м × 1,5 м, установка подходит для любых тоннелей с сечением в диапазоне 3,5 м × 1,8 м – 5 м × 4,8 м.
Прочная гибкая стрела обеспечивает полное покрытие сечения; поворот на 360° и самонивелирующаяся балка облегчают позиционирование бура.
Стрела также может использоваться для бурения боковых проходов и анкерного крепления.
Установка обеспечивает оператору хороший обзор.
Сбалансированная компоновка и шарнирное шасси с полным приводом гарантируют маневренное, быстрое и безопасное движение в узких тоннелях.
В высокочастотном ударном буровом молотке применяется ступенчатый поршень, что повышает эффективность передачи ударной волны и скорость бурения, снижает износ бурового инструмента и продлевает срок его службы.
Большое рабочее пространство и автоматизированные функции позволяют оператору сосредоточиться на бурении безопасно, быстро и точно.
Все основные узлы надежно защищены и удобны в техническом обслуживании.

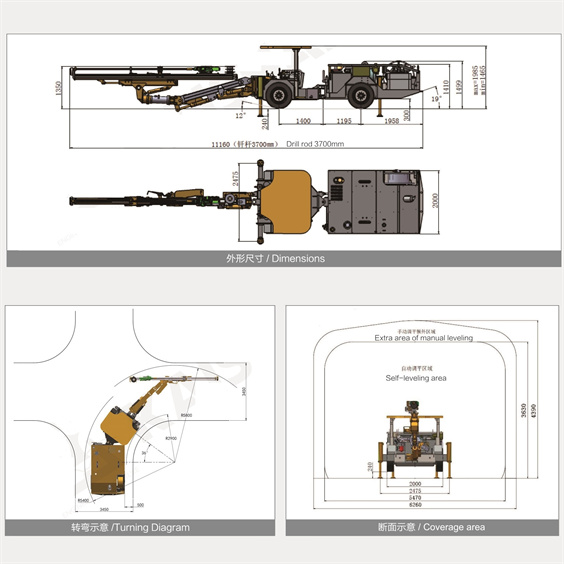

| Габариты и вес | Система воздуха и воды | |||||||
| Длина | 11160мм | Воздушный компрессор | 1*JN4 | Расход масла на смазку | 180-250г/ч | |||
| Ширина | 2000мм | Производительность компрессора | 0,5м³/мин | |||||
| Высота | 1465/1985мм | Давление | 6-8бар | Водяной насос | 1xCR3 | 1xCR5 | ||
| Вес | 11000㎏ | Устройство смазки штанги | Электронный импульсный насос для смазки | Мощность | 1,5кВт | 5,5кВт | ||
| Скорость движения по ровной местности | 10км/ч | |||||||
| Расход воздуха на смазку | 0,3м³/мин | Производительность водяного насоса | 3м³/ч | 6м³/ч | ||||
| Максимальная подъемность | 20%( 11°) | |||||||
| Шасси | ||||||||
| Безопасность и защита | Дизельный двигатель | Cummins QSB3.9-C80-31,60кВт,2200об/мин | Шины | 300-15 | ||||
| Уровень шума | ＜100дБ(А) | Очистка выхлопа | Выхлопной катализатор | Рулевой механизм | Шарнирное рулевое управление: ±35° | |||
| Подъемная защитная крыша | Соответствует требованиям FOPS и ROPS | Приводная система | Замкнутая гидравлическая система полноприводного движения | Стояночный тормоз | Многодисковый тормоз | |||
| Угол качания | Качание заднего моста: ±6° | Аварийный тормоз | ||||||
| Топливный бак | 30л | |||||||
| Буровая система | Электрогидравлическая силовая установка | |||||||
| Буровой молоток | 1×HC50/R38 | 1×HC95S/T38 | 1×HC95LM/R38 | Двигатель | 55кВт | 55кВт | 75кВт | |
| Мощность удара | 13кВт | 20кВт | 24кВт | Удар/Подача/Позиционирование | Аксиальный поршневой насос с регулируемым расходом | |||
| Расход на удар | 105л/мин | 95-118л/мин | 100-120л/мин | Вращение | Шестеренчатый насос | |||
| Давление удара | 130бар | 165-200бар | 180бар | Точность фильтрации | 10µ | |||
| Максимальное давление вращения | 150бар | 210бар | 210бар | Гидравлический бак | 240л | |||
| Частота удара | 62Гц | 62Гц | 62Гц | Гидравлический охладитель | Водяной охладитель | |||
| Крутящий момент | 325Нм | 597Нм | 764Нм | Рабочее напряжение | 380В | |||
| Диаметр отверстия | Φ32-76мм | Φ42-102мм | Φ42-102мм | Частота | 50Гц | |||
| Вращение балки | 360° | Способ запуска | Звезда-треугольник | |||||
| Вынос подачи | 1600мм | Кабельный барабан | 1*F440 | |||||
| Модель буровой стрелы | K 20 | Длина кабеля на барабане | 100м | 80м | ||||
| Тип буровой стрелы | Самонивелирующийся | Внешний диаметр кабеля | Φ28мм | Φ32мм | ||||
| Вынос стрелы | 1200мм | Спецификация кабеля | 3×35+3G6+2×1,5 | 3×50+3G6+2×1,5 | ||||
