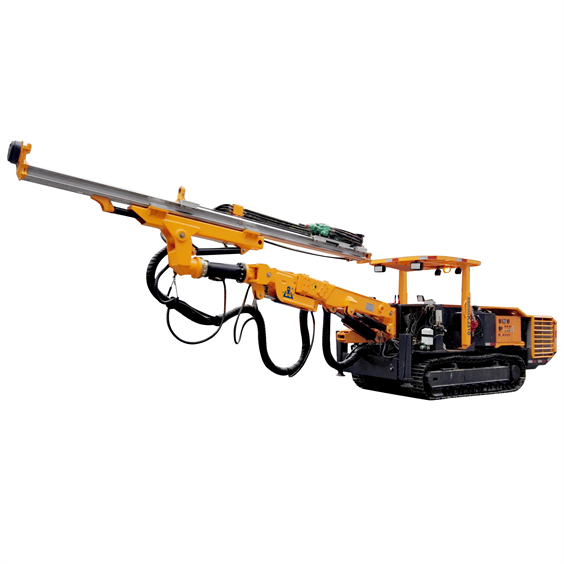

KJ310 Гусеничная Тоннельная Буровая Установка
Характеристики:
Гидравлическая тоннельная буровая установка KJ310 специально разработана для очень крутых наклонных тоннелей с максимальным углом наклона до 25°. Она предназначена для бурения твердых горных пород в шахтах с сечением от 12 до 35 квадратных метров.
Прочная гибкая стрела обеспечивает полное покрытие сечения; поворот на 360° и самонивелирующаяся балка облегчают позиционирование бура. Стрела также может использоваться для бурения боковых проходов и анкерного крепления.
Установка поддерживает перемещение продольной балки, автоматическую остановку бурения при достижении конца отверстия, продувку шлака из донной части отверстия и электронную импульсную смазку, что сокращает количество операций и повышает эффективность бурения.
В высокочастотном ударном буровом молотке применяется ступенчатый поршень, который повышает эффективность передачи ударной волны и скорость бурения, снижает износ бурового инструмента и продлевает срок его службы.
Большое рабочее пространство и автоматизированные функции позволяют оператору сосредоточиться на бурении безопасно, быстро и точно.
Буровая установка обеспечивает оператору хороший обзор.
Все основные узлы надежно защищены и удобны в техническом обслуживании.

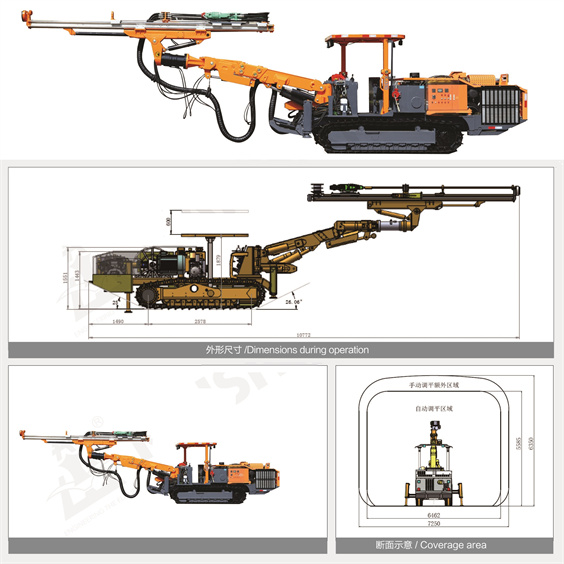

| Габариты и вес | Система воздуха и воды | |||||||||||||
| Длина | 10700 мм | Воздушный компрессор | 1*JN5 | Расход смазки | 180–250 г/ч | |||||||||
| Ширина | 1650 мм | Производительность компрессора | 0,5 м³/мин | |||||||||||
| Высота | 1900/2500 мм | Давление | 6–8 бар | Водяной насос | 1xCR3 | 1xCR5 | ||||||||
| Вес | Прим. 12000 кг | Устройство смазки хвостовика | Электронный импульсный насос смазки | Мощность | 1,5 кВт | 5,5 кВт | ||||||||
| Скорость движения по ровной местности | 2,5 км/ч | |||||||||||||
| Воздухорасход на смазку | 0,3 м³/мин | Производительность водяного насоса | 3 м³/ч | 6 м³/ч | ||||||||||
| Максимальный угол подъема | 25° | |||||||||||||
| Шасси | ||||||||||||||
| Безопасность и защита | Дизельный двигатель | Cummins QSB3.9-C80-31 60 кВт, 2200 об/мин | Стояночный тормоз | Мокрый многодисковый тормоз | ||||||||||
| Уровень шума | ＜100 дБ(А) | Очистка выхлопа | Выхлопной катализатор | Тормоз при движении | Мокрый многодисковый тормоз | |||||||||
| Подъемная безопасная крыша | Соответствует требованиям FOPS и ROPS | Приводная система | Гусеничное движение с двухскоростным мотором | Топливный бак | 30 л | |||||||||
| Буровая система | Электрогидравлическая силовая установка | |||||||||||||
| Буровой молоток | 1×HC50/R38 | 1×HC109/R38 | 1×HC95LM/R38 | /Мотор | 45 кВт | 55 кВт | 75 кВт | |||||||
| Ударная мощность | 13 кВт | 18,8 кВт | 21 кВт | Удар / Подача / Позиционирование | Аксиальный поршневой насос с переменной производительностью | |||||||||
| Расход на удар | 105 л/мин | 135 л/мин | 100–120 л/мин | Вращение | Шестеренчатый насос | |||||||||
| Ударное давление | 130 бар | 135 бар | 180 бар | Точность фильтрации | 10 мкм | |||||||||
| Максимальное вращательное давление | 150 бар | 150 бар | 210 бар | Бак гидравлического масла | 240 л | |||||||||
| Частота ударов | 62 Гц | 47 Гц | 62 Гц | Охладитель гидравлики | Водяное охлаждение | |||||||||
| Крутящий момент | 325 Н·м | 780 Н·м | 764 Н·м | Рабочее напряжение | 380 В | |||||||||
| Диаметр отверстия | Φ32–76 мм | Φ42–102 мм | Φ42–102 мм | Частота | 50 Гц | |||||||||
| Вращение балки | 360° | Способ запуска | Звезда-треугольник | |||||||||||
| Ход подачи | 1600 мм | Кабельный барабан | 1*F440 | |||||||||||
| Модель стрелы | K 26F | Длина кабеля на барабане | 100 м | 80 м | ||||||||||
| Тип стрелы | Самовыравнивающаяся | Наружный диаметр кабеля | Φ28 мм | Φ32 мм | ||||||||||
| Удлинение стрелы | 1200 мм | Спецификация кабеля | 3×35+3G6 | 3×50+3G6 | ||||||||||
