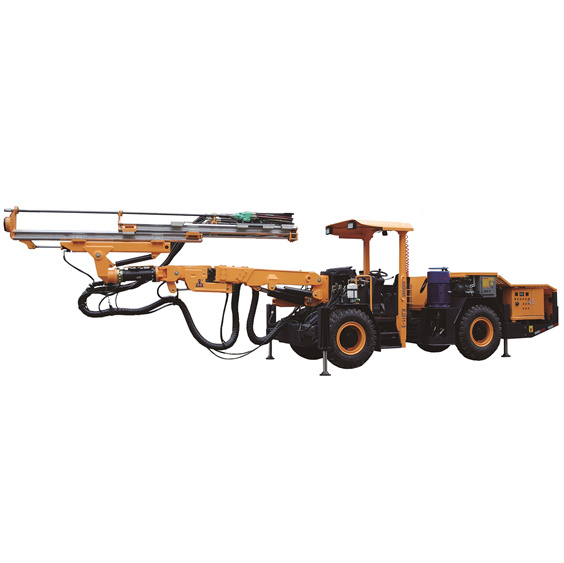

KJ311 Буровая установка туннельная двухслойная балочного типа
Характеристики:
Гидравлическая туннельная буровая установка KJ311 (двухслойного балочного типа) предназначена для бурения в твердых горных породах при площади сечения туннеля в диапазоне 12–35 квадратных метров. Машина специально разработана для бурения анкерных отверстий и способна просверлить 2,2-метровые анкерные отверстия в туннеле высотой 4 метра.
Прочная гибкая стрела обеспечивает полное покрытие сечения туннеля; 360° поворот и самовиравнивающаяся балка упрощают позиционирование бура. Стрела также может использоваться для бурения боковых проходов и установки анкеров.
Установка обеспечивает оператору хороший обзор; сбалансированная компоновка и шарнирное шасси с полным приводом на четыре колеса обеспечивают гибкое, быстрое и безопасное движение в узких туннелях.
В высокочастотном ударном буровом молотке используется ступенчатый поршень, что повышает КПД передачи ударной волны и скорость бурения, снижает износ бурового инструмента и продлевает срок его службы.
Достаточное рабочее пространство и автоматизированные функции позволяют оператору сосредоточиться на бурении безопасно, быстро и точно.
Все ответственные узлы имеют надежную защиту и легко обслуживаются.

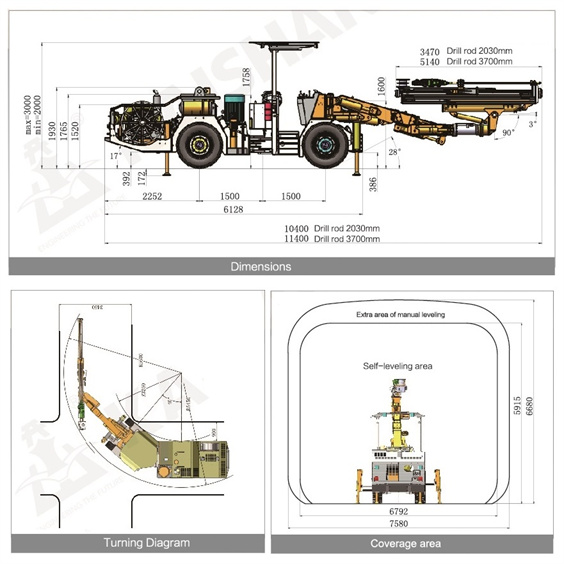

| Габариты и вес | Пневматическая и водяная система | |||||||||||||||||
| Длина | 11300 мм | Воздушный компрессор | 1×JN5 | Расход смазочного масла | 180-250 г/ч | |||||||||||||
| Ширина | 1750 мм | Производительность воздушного компрессора | 0,5 м³/мин | |||||||||||||||
| Высота | 2000/3000 мм | Давление | 6-8 бар | Водяной насос | 1×CR3 | 1×CR5 | ||||||||||||
| Вес | Прибл. 12000 кг | Устройство смазки бурового инструмента | Электронный импульсный насос смазки | Мощность | 1,5 кВт | 5,5 кВт | ||||||||||||
| Скорость передвижения по ровной поверхности | 10 км/ч | |||||||||||||||||
| Максимальная проходимость по уклону | 25％(14°) | Расход воздуха для смазки | 0,3 м³/мин | Производительность водяного насоса | 3 м³/ч | 6 м³/ч | ||||||||||||
| Шасси | ||||||||||||||||||
| Дизельный двигатель | DEUTZ BF4L2011 57,6 кВт, 2600 об/мин | Шины | 11.00-20 | |||||||||||||||
| Защита безопасности | Очистка выхлопных газов | Катализатор выхлопных газов | Механизм рулевого управления | Шарнирное рулевое управление: ±40° | ||||||||||||||
| Уровень шума | ＜100 дБ(А) | Приводная система | Замкнутая гидравлическая система полного привода | Рабочая тормозная система | Двухконтурный гидравлический тормоз | |||||||||||||
| Защитная подъемная крыша | Соответствует требованиям FOPS и ROPS | Угол качания | Качание заднего моста: ±10° | Стояночный тормоз | Мокрый многодисковый тормоз редуктора | |||||||||||||
| Топливный бак | 60 л | |||||||||||||||||
| Буровая система | Электрогидравлический силовой блок | |||||||||||||||||
| Буровой молоток | 1×HC50/R38 | 1×HC109/R38 | 1×HC95LM/R38 | Электродвигатель | 45 кВт | 55 кВт | 75 кВт | |||||||||||
| Энергия удара | 13 кВт | 18,8 кВт | 21 кВт | Удар / Подача / Позиционирование | Аксиально-поршневой насос переменной производительности | |||||||||||||
| Расход при ударе | 105 л/мин | 135 л/мин | 100-120 л/мин | Вращение | Шестеренчатый насос | |||||||||||||
| Давление удара | 130 бар | 135 бар | 180-200 бар | Тонкость фильтрации | 10 мкм | |||||||||||||
| Максимальное давление вращения | 150 бар | 150 бар | 210 бар | Гидравлический бак | 240 л | |||||||||||||
| Частота ударов | 62 Гц | 47 Гц | 62 Гц | Гидравлический охладитель | Водяной охладитель | |||||||||||||
| Крутящий момент | 325 Нм | 780 Нм | 764 Нм | Рабочее напряжение | 380 В | |||||||||||||
| Диаметр скважины | Φ32-76 мм | Φ42-102 мм | Φ42-102 мм | Частота | 50 Гц | |||||||||||||
| Поворот стрелы | 360° | Способ запуска | Звезда-треугольник | |||||||||||||||
| Ход подачи | 1100 мм | Кабельный барабан | 1×F440 | |||||||||||||||
| Модель буровой стрелы | K26F | Длина кабеля на барабане | 100 м | 80 м | ||||||||||||||
| Тип буровой стрелы | Самовыравнивающаяся | Наружный диаметр кабеля | Φ28 мм | Φ32 мм | ||||||||||||||
| Выдвижение стрелы | 1200 мм | Сечение кабеля | 3×35+3G6 | 3×50+3G6 | ||||||||||||||
