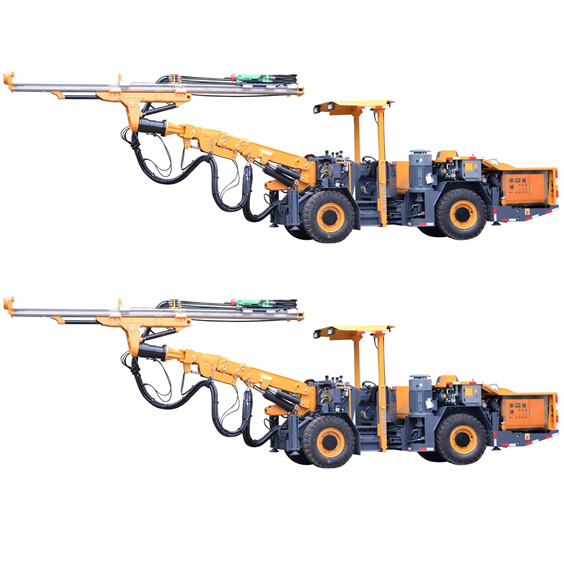

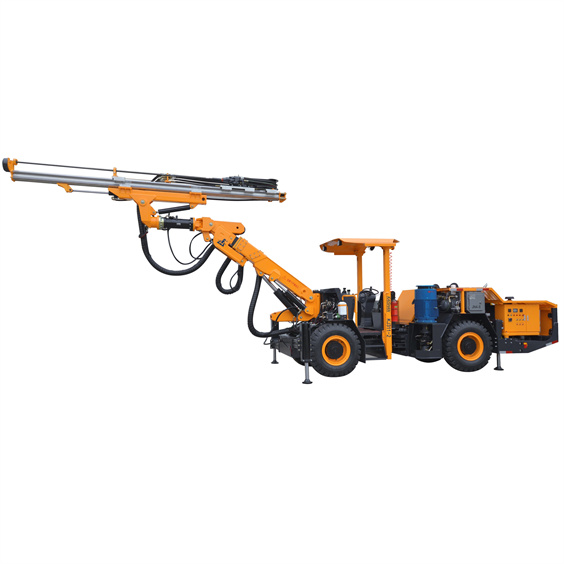

KJ311 Платформенная Тоннельная Буровая Установка
Характеристики:

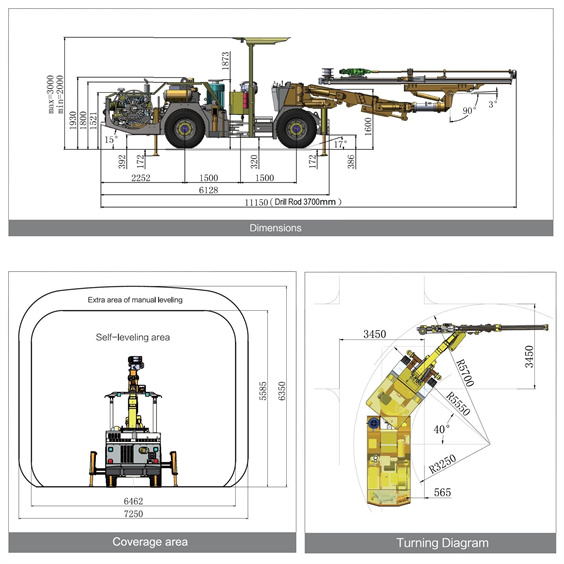

Гидравлическая тоннельная буровая установка KJ311 (повышенной высоты) предназначена для бурения твердых горных пород в шахтах с сечением от 12 до 44 квадратных метров. Она специально разработана для крупных тоннелей; ее максимальная горизонтальная высота и ширина достигают 7,4 м и 7,6 м соответственно.
Прочная гибкая стрела обеспечивает полное покрытие сечения; поворот на 360° и самонивелирующаяся балка облегчают позиционирование бура. Стрела также может использоваться для бурения боковых проходов и анкерного крепления.
Буровая установка обеспечивает оператору хороший обзор; сбалансированная компоновка и шарнирное шасси с полным приводом гарантируют маневренное, быстрое и безопасное движение в узких тоннелях.
В высокочастотном ударном буровом молотке применяется ступенчатый поршень, что повышает эффективность передачи ударной волны и скорость бурения, снижает износ бурового инструмента и продлевает срок его службы.
Большое рабочее пространство и автоматизированные функции позволяют оператору сосредоточиться на бурении безопасно, быстро и точно.
Все основные узлы надежно защищены и удобны в техническом обслуживании.
| Габариты и вес | Воздушная и водная система | |||||||||||||
| Длина | 12000 мм | Воздушный компрессор | 1*JN5 | Расход смазочного масла | 180-250 г/ч | |||||||||
| Ширина | 1750 мм | Производительность воздушного компрессора | 0,5 м³/мин | |||||||||||
| Высота | 2000/3000 мм | Давление | 6-8 бар | Водяной насос | 1xCR3 | 1xCR5 | ||||||||
| Вес | Прибл.12000 кг | Устройство смазки хвостовика | Электронный импульсный смазочный насос | Мощность | 1,5 кВт | 5,5 кВт | ||||||||
| Скорость передвижения по ровной поверхности | 10 км/ч | Расход воздуха на смазку | 0,3 м³/мин | Производительность водяного насоса | 3 м3/ч | 6 м3/ч | ||||||||
| Максимальная преодолеваемость подъема | 25％(14°) | |||||||||||||
| Шасси | ||||||||||||||
| Дизельный двигатель | DEUTZ BF4L2011 57,6 кВт，2600 об/мин | Шины | 11.00-20 | |||||||||||
| Очистка выхлопных газов | Катализатор выхлопа | Механизм рулевого управления | Шарнирное рулевое управление: ±40° | |||||||||||
| Защита безопасности | Привод | Замкнутая гидросистема для полного привода | Рабочее торможение | Двухконтурный гидравлический тормоз | ||||||||||
| Уровень шума | ＜100 дБ(А) | Угол поворота | Поворот задней оси: ±10° | Стояночное торможение | Мокрый многодисковый тормоз редуктора | |||||||||
| Подъемная защитная крыша | Соответствует требованиям FOPS и ROPS | Топливный бак | 60 л | |||||||||||
| Буровая система | Электрогидравлический силовой блок | |||||||||||||
| Рок-дрель | 1×HC50/R38 | 1×HC109/R38 | 1×HC95LM/R38 | Электродвигатель | 45 кВт | 55 кВт | 75 кВт | |||||||
| Ударная мощность | 13 кВт | 18,8 кВт | 21 кВт | Удар / Подача / Позиционирование | Аксиальный переменный поршневой насос | |||||||||
| Расход ударной жидкости | 105 л/мин | 135 л/мин | 100-120 л/мин | Вращение | Шестеренчатый насос | |||||||||
| Ударное давление | 130 бар | 135 бар | 180-200 бар | Тонкость фильтрации | 10 мкм | |||||||||
| Максимальное давление вращения | 150 бар | 150 бар | 210 бар | Гидравлический бак | 240 л | |||||||||
| Частота ударов | 62 Гц | 47 Гц | 62 Гц | Гидравлический охладитель | Водяной охладитель | |||||||||
| Крутящий момент | 325 Н·м | 780 Н·м | 764 Н·м | Рабочее напряжение | 380 В | |||||||||
| Диаметр скважины | Φ32-76 мм | Φ42-102 мм | Φ42-102 мм | Частота | 50 Гц | |||||||||
| Вращение балки | 360° | Способ запуска | Звезда-треугольник | |||||||||||
| Выдвижение подачи | 1600 мм | Кабельный барабан | 1*F440 | |||||||||||
| Модель буровой стрелы | K35F | Длина кабеля на барабане | 100 м | 80 м | ||||||||||
| Тип буровой стрелы | Самовыравнивающаяся | Наружный диаметр кабеля | Φ28 мм | Φ32 мм | ||||||||||
| Выдвижение стрелы | 1750 мм | Сечение кабеля | 3×35+3G6 | 3×50+3G6 | ||||||||||
