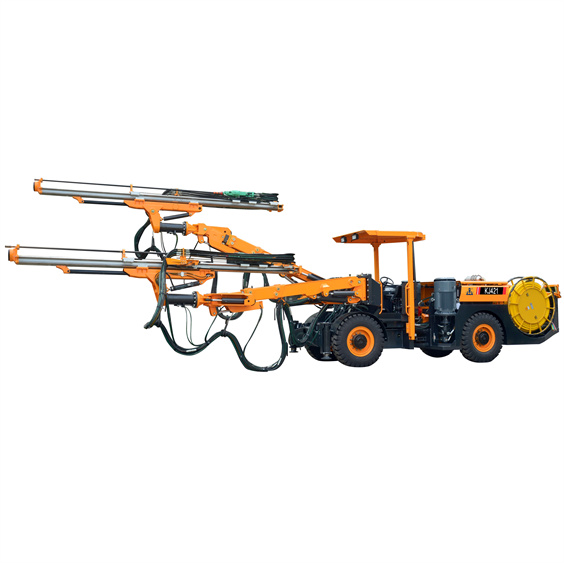

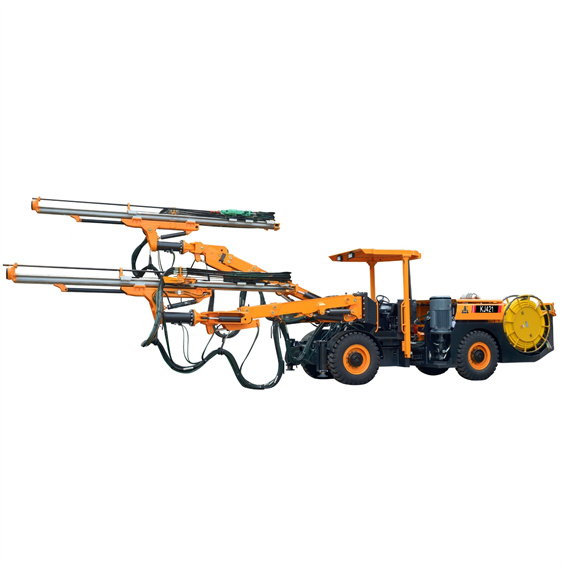

KJ421 Тоннельная Буровая Установка
Характеристики:
Гидравлическая тоннельная буровая установка KJ421 предназначена для бурения тоннелей сечением от 16 до 68 квадратных метров, позволяет выполнять бурение взрывных скважин и анкерного крепления в вертикальном, наклонном и горизонтальном направлениях.
Установка оснащена двумя симметричными гибкими стрелами прямоугольной системы координат без слепых зон. Поворот на 360° и самонивелирующаяся балка обеспечивают удобное позиционирование инструмента; установка также подходит для бурения боковых проходов и анкерного крепления.
Установка обеспечивает оператору хороший обзор; сбалансированная компоновка и шарнирное шасси с полным приводом гарантируют маневренное, быстрое и безопасное движение в узких тоннелях.
В высокочастотном ударном буровом молотке применяется ступенчатый поршень, что повышает эффективность передачи ударной волны, ускоряет бурение, снижает износ бурового инструмента и продлевает его срок службы.
Большое рабочее пространство и автоматизированные функции позволяют оператору сосредоточиться на бурении безопасно, быстро и точно.
Все основные узлы надежно защищены и удобны в техническом обслуживании.

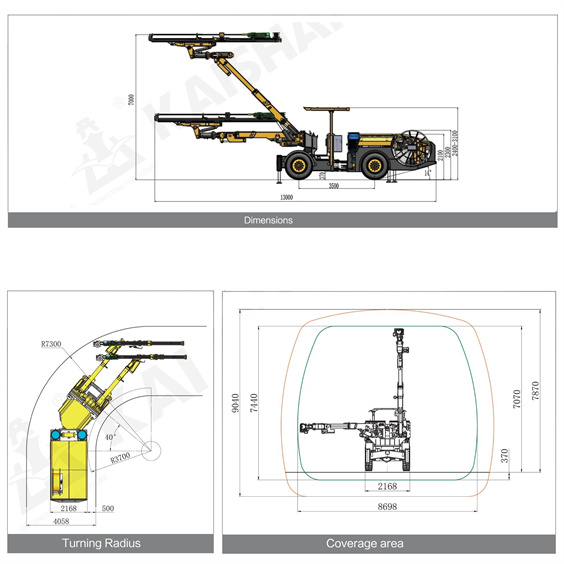

| Габариты и вес | Воздушная и водная система | ||||||||||
| Длина | 13000 мм | Воздушный компрессор | 1×JN11 | Расход смазочного масла | 2×180-250 г/ч | ||||||
| Ширина | 2200 мм | Производительность воздушного компрессора | 1,55 м³/мин | ||||||||
| Высота | 2400/3100 мм | Давление | 8 бар | Водяной насос | 1×CR15 | ||||||
| Вес | Прибл. 22000 кг | Устройство смазки хвостовика | Электронный импульсный смазочный насос | Мощность | 11 кВт | ||||||
| Скорость передвижения по ровной поверхности | 10 км/ч | ||||||||||
| Максимальная преодолеваемость подъема | 25%（14°） | Расход воздуха на смазку | 2×0,3 м³/мин | Производительность водяного насоса | 12 м³/ч | ||||||
| Защита безопасности | Шасси | ||||||||||
| Уровень шума | ＜100 дБ(А) | Дизельный двигатель | Cummins QSB3.9-C125/93 кВт/2200 об/мин | Рабочее торможение | Мокрый мостовой тормоз | ||||||
| Подъемная защитная крыша | Соответствует требованиям FOPS и ROPS | Очистка выхлопных газов | Катализатор выхлопа | Стояночное торможение | Механический тормоз | ||||||
| Привод | Гидротрансформатор + коробка передач | Топливный бак | 120 л | ||||||||
| Буровая система | Электрогидравлический силовой блок | ||||||||||
| Рок-дрель | 2×HC95LM/R38 | Электродвигатель | 2×75 кВт / Трехфазный электродвигатель | ||||||||
| Ударная мощность | 24 кВт | Удар / Подача / Позиционирование | Аксиальный переменный поршневой насос | ||||||||
| Расход ударной жидкости | 100-120 л/мин | Вращение | Шестеренчатый насос | ||||||||
| Ударное давление | 180-200 бар | Тонкость фильтрации | 10 мкм | ||||||||
| Частота ударов | 54-62 Гц | Гидравлический бак | 400 л | ||||||||
| Крутящий момент | 764 Н·м | Гидравлический охладитель | Водяной охладитель | ||||||||
| Вращение балки | 360° | Рабочее напряжение | 380 В | ||||||||
| Выдвижение подачи | 1600 мм | Частота | 50 Гц | ||||||||
| Модель буровой стрелы | K40 | Способ запуска | Звезда-треугольник | ||||||||
| Тип буровой стрелы | Самовыравнивающаяся | Кабельный барабан | 1×CRC1016 | ||||||||
| Выдвижение стрелы | 1800 мм | Длина кабеля на барабане | 100 м | ||||||||
