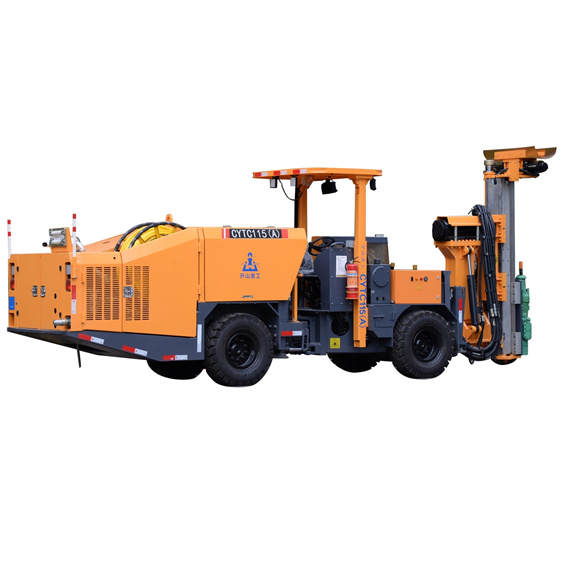

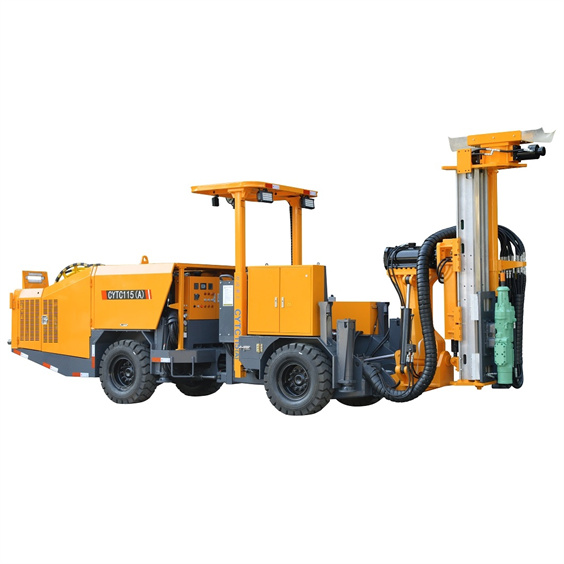

Горная буровая установка для тоннелей KSJ21 с верхним молотком
Характеристики:
Гидравлическая буровая установка KSJ21 для глубоких скважин предназначена в основном для взрывного бурения средних и глубоких скважин при добыче полезных ископаемых, а также для анкерного крепления.

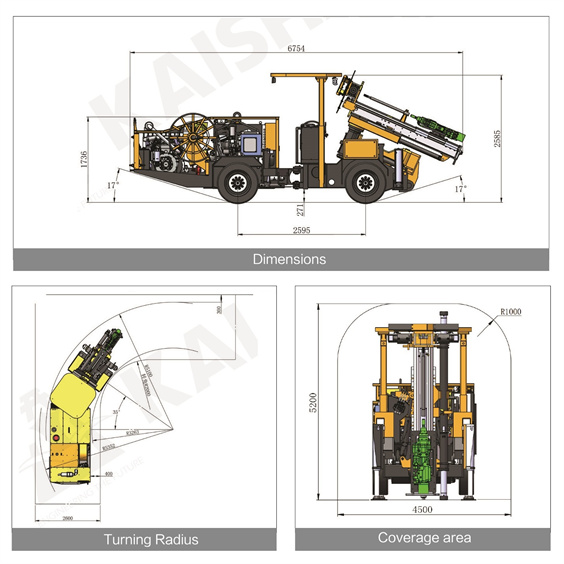

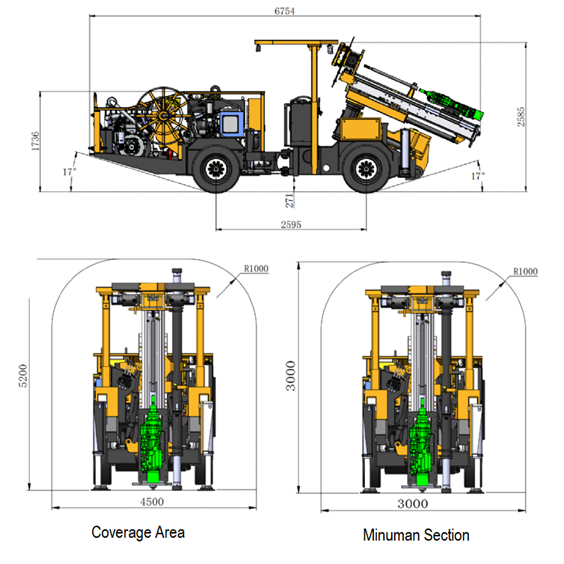

Подходит для тоннелей высотой 2,9–5,2 м и шириной 2,8–4,5 м.
Опора буровой стрелы обеспечивает поворот на 360°, а в сочетании с поворотной стрелой и трансляционным направляющим рельсом позволяет выполнять 360-градусное бурение и параллельное бурение в пределах трех метров, удовлетворяя потребностям различных горных работ.
Экономичная глубина бурения — до 35 метров.
Доступен автоматический модуль приема и разгрузки штанг 27+1 (длина буровой штанги 900 мм, глубина автоматического бурения — 25 метров), что позволяет работать одному оператору.
Используется тяжелая алюминиевая балка специального назначения для средних и глубоких скважин с передней и задней гидравлической центральной опорой, обеспечивающая стабильность процесса бурения.
Благодаря гидроцилиндру для штанг сохраняется максимальная прямолинейность скважины.
Применяется тележка с хорошей видимостью; дополнительно возможна установка беспроводного пульта дистанционного управления.
Шарнирное горное шасси с замкнутой гидравлической системой привода.
Ширина установки — 1,6 м, что подходит для малых и средних тоннелей.
В высокочастотном ударном буровом молотке используется ступенчатый поршень, повышающий эффективность передачи ударной волны и скорость бурения, снижающий износ бурового инструмента и продлевающий его срок службы.
| Технические параметры | Воздушная и водяная система | ||||||||||||
| Длина | 6750 мм | Воздушный компрессор | 1×JN4 | Расход смазочного масла | 180–250 г/ч | ||||||||
| Ширина | 1600 мм | Производительность компрессора | 0,5 м³/мин | ||||||||||
| Высота | 2580/3000 мм | Давление | 6–8 бар | Водяной насос | 1×CR10 | ||||||||
| Вес | Примерно 11000 кг | Устройство смазки штока | Электронный импульсный насос смазки | Мощность | 5,5 кВт | ||||||||
| Скорость по ровной поверхности | 10 км/ч | Расход воздуха на смазку | 0,3 м³/мин | Производительность насоса | 6 м³/ч | ||||||||
| Максимальная подъемность | 25% (14°) | ||||||||||||
| Безопасность и защита | Шасси | ||||||||||||
| Уровень шума | ＜100 дБ(А) | Дизельный двигатель | Cummins QSB3.9-C125/93 кВт/2200 об/мин | Рулевой механизм | Шарнирное управление: ±36° | ||||||||
| Подъемная защитная крыша | Сертификат FOPS и ROPS | ||||||||||||
| Очистка выхлопа | Катализатор выхлопа | Тормоз движения | Гидравлический тормоз | ||||||||||
| Электрогидравлический агрегат | |||||||||||||
| Двигатель | Трехфазный двигатель 75 кВт | Приводная система | Замкнутая ходовая система полного привода | Стояночный тормоз | Мокрый многодисковый тормоз | ||||||||
| Удар / Подача / Позиционирование | Аксиальный плунжерный насос с регулируемой производительностью | Угол качания | Качание заднего моста: ±6° | Топливный бак | 30 л | ||||||||
| Вращение | Шестеренчатый насос | Шины | 300–15 | ||||||||||
| Точность фильтрации | 10 мкм | Буровая система | |||||||||||
| Бак гидравлического масла | 240 л | Модель бурового молотка | 1×HC95LQW | Резьба буровой штанги | T38/T45 | ||||||||
| Охладитель гидравлики | Водяной охладитель | Мощность удара | 24 кВт | Глубина бурения | Автоматическое удлинение 35 м | ||||||||
| Рабочее напряжение | 380 В | Расход на удар | 138 л/мин | Угол наклона подающей балки | Перед: 30°, зад: 65° | ||||||||
| Частота | 50 Гц | Давление удара | 200 бар | Угол поворота | 360° | ||||||||
| Способ запуска | Звезда-треугольник | Максимальное давление вращения | 210 бар | Диапазон параллельных скважин | 1640 мм | ||||||||
| Катушка кабеля | 1×K440 | Частота ударов | 48–57 Гц | Длина буровой штанги | Автоматическое удлинение 0,9 м | ||||||||
| Длина кабеля на катушке | 80 м | Крутящий момент | 955 Н·м | Длина подающей балки | 2770 мм | ||||||||
| Характеристики кабеля | 3×50+3G10 | Диаметр скважины | 64–115 мм | Ход подачи | 800 мм | ||||||||
