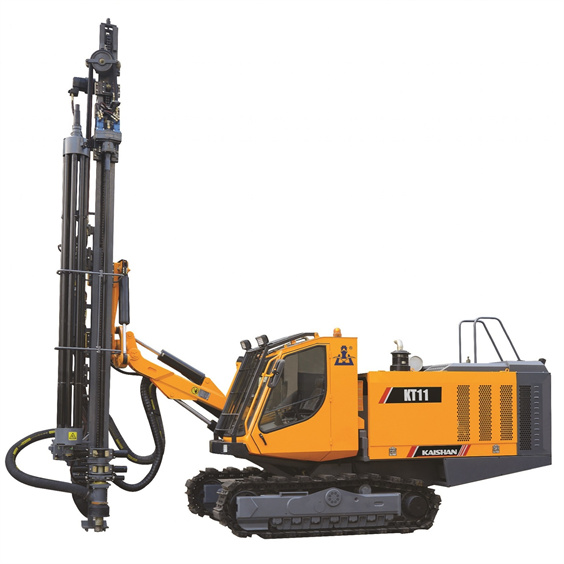

Интегрированная Буровая Установка KT11
Характеристики:
Мощный Поворотный Узел
Крупный и прочный поворотный узел обеспечивает плавную передачу высокого крутящего момента, снижает риск заклинивания бурового инструмента и позволяет плавно регулировать скорость вращения.
Прочная Подающая Балка Повышенной Надежности
Новая конструкция системы позиционирования упрощает работу в самых сложных условиях. Подача с помощью цилиндра и троса обеспечивает точное управление подачей и высокоточное бурение. Подходит для бурения под различными углами и горизонтальных скважин. Композитные материалы и самосмазывающиеся подшипники обеспечивают отсутствие необходимости в техническом обслуживании.
Автоматический Сменщик Буровых Штанг
Стеллаж для хранения штанг и автоматический сменщик. Высокоэффективный, быстрый и надежный механический сменщик штанг. Гидравлическая платформа зажимного типа позволяет легко обрабатывать штанги разных размеров.
Гибкая Балка
Конструкция многонаправленного бурения, адаптированная для сложных буровых условий. Прочная балка коробчатого типа обладает повышенной устойчивостью к растяжению, сжатию, срезу, изгибу и кручению. Простая конструкция обеспечивает удобное обслуживание и точное позиционирование.
Увеличенный Сухой Пылеуловитель
Двухступенчатая система сухой очистки воздуха с увеличенной площадью фильтрации обеспечивает автоматическую непрерывную самоочистку от пыли. Легкая замена фильтрующих элементов позволяет проводить обслуживание с высокой эффективностью. Подвижный пылезащитный кожух обеспечивает хороший обзор устья скважины для контроля процесса бурения.
Винтовой Воздушный Компрессор
Цельная поверхностная буровая установка со встроенным винтовым воздушным компрессором Kaishan 18 м³/мин, 20 бар.
Дизельный Двигатель
Оснащена двигателем Cummins (норма Евро-III), что снижает выбросы и защищает окружающую среду.

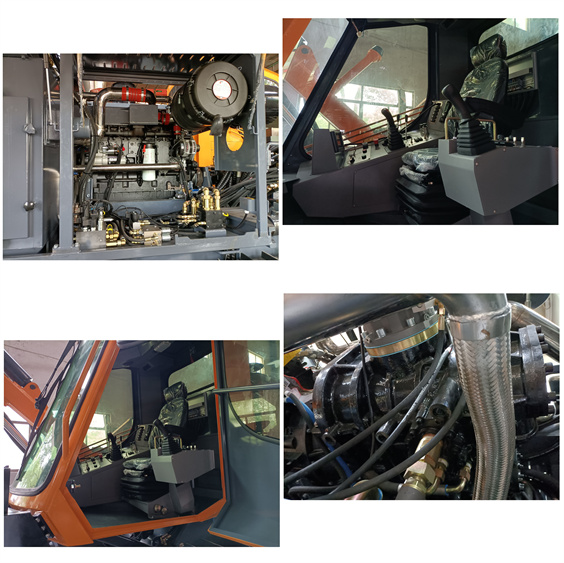

Кабина
Кабина с кондиционером, защитой от падения горных пород FOPS и опрокидывания ROPS, панорамная кабина с шумо- и виброизоляцией. Опционально: реальное отображение угла бурения и глубины скважины.
Шасси
Прочное гусеничное шасси с гидравлическим качением ±10° на усиленной раме. Высокая тяговая сила и большой просвет под рамой обеспечивают отличную внедорожную проходимость.
| Модель# | *KT11* |
| Вес | 15500 кг |
| Габаритные размеры | 9100×2520×3600 мм |
| Дизельный двигатель | Cummins QSL8.9-C325-30, 242 кВт / 325 л.с. / 2200 об/мин |
| Твердость буряемых пород | f=6–20 |
| Диаметр бурения | Φ100–140 мм (4″–5 1/2″) |
| Оптимальная глубина бурения | 32 м / 9,8 футов |
| Количество штанг | 7+1 |
| Производительность винтового воздушного компрессора | 18 м³/мин (636 cfm) |
| Выпускное давление винтового воздушного компрессора | 2.0 МПа (290 Psi) |
| ДТМ-молоток | Стандарт K4 (опционально: K4, K5) |
| Буровая штанга | Стандарт Φ76×4000 мм (опционально: Φ89×4000 мм) |
| Буровое долото | Стандарт Φ115 мм-K4 (опционально: Φ105/110/120/125/130 мм-K4, Φ136/140 мм-K5) |
| Частота вращения | 0–120 об/мин |
| Крутящий момент (макс.) | 2800 Н·м (макс.) |
| Подъемное усилие | 120 кН |
| Способ подачи | Роликовая цепь |
| Ход компенсации балки | 1353 мм |
| Ход подачи | 4490 мм |
| Скорость перемещения | 0–4.0 км/ч |
| Подъемность | ≦25° |
| Просвет под рамой | 420 мм |
| Угол подъема буровой стрелы | Вниз 20°, вверх 47° |
| Угол поворота буровой стрелы | Влево 21°, вправо 50° |
| Угол поворота каретки | Влево 35°, вправо 95° |
| Угол наклона каретки | 114° |
| Угол выравнивания гусениц | ±10° |
| Способ сбора пыли | Сухой тип (гидравлический циклонный ламинарный поток) |
| Система управления перемещением | Гидравлическое пилотное управление |
| Система управления бурением | Гидравлическое пилотное управление |
| Защита от заклинивания | Автоматическая электрогидравлическая защита от заклинивания |
| Напряжение | 24 В постоянного тока |
| Защитная кабина | Соответствует требованиям ROPS & FOPS |
| Шум в кабине | Ниже 85 дБ(А) |
| Сиденье | Регулируемое |
| Кондиционирование | Стандартное температурное |
| Развлечения | Радио+Мп3 |
