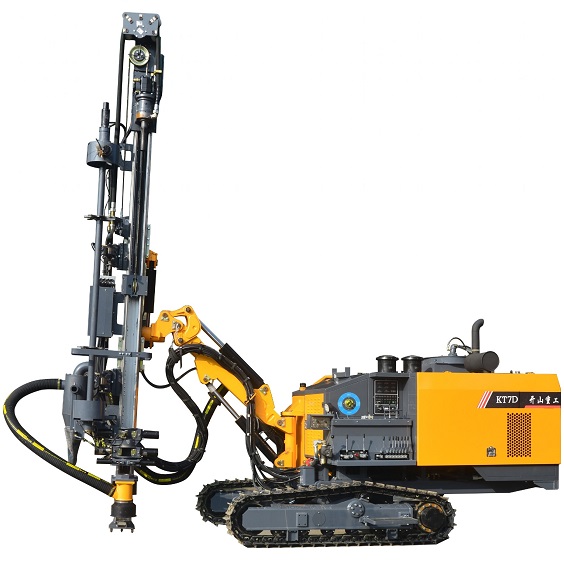

Интегрированная Буровая Установка KT7D
Характеристики:
Мощный Поворотный Узел
Крупный и прочный поворотный узел обеспечивает плавную передачу высокого крутящего момента, снижает риск заклинивания бурового инструмента и позволяет плавно регулировать скорость вращения.
Прочная Подающая Каретка Повышенной Надежности
Новая конструкция системы позиционирования упрощает работу в самых сложных условиях. Механизм подачи «цилиндр + трос» обеспечивает плавное движение. Нейлоновые направляющие элементы увеличивают срок службы подающей каретки. Направляющая рейка установлена под наклоном для удобства управления и наблюдения.
Гидравлическая Система
Гидравлическая система модернизирована, гидроцилиндры стали более надежными, увеличен расход жидкости в системе и повышена скорость вращения бурового инструмента.
Гибкая Стрела
Конструкция многонаправленного бурения. Для сложных буровых условий предусмотрен просвет под рамой 430 мм для горизонтального бурения, что позволяет эффективно выполнять низкое горизонтальное бурение.
Увеличенный Сухой Пылеуловитель
Используется гидравлический циклонный ламинарный пылеуловитель. Он снижает запыление, защищает здоровье рабочих, уменьшает загрязнение воздуха и охраняет окружающую среду.
Автоматический Смена Буровых Штанг
Стеллаж для хранения штанг и автоматический сменщик. Высокоэффективный, быстрый и надежный механический сменщик штанг. Гидравлическая платформа зажимного типа позволяет легко обрабатывать штанги разных размеров.
Стальная Гусеничная База
Оснащена редукторной системой хода и стандартной гусеницей экскаваторного типа для компактной конструкции. Отличная внедорожная проходимость с мощной двухскоростной гидравлической системой движения и чрезвычайно низким уровнем отказов.
Дизельный Двигатель
Оснащена двигателем Yuchai или Cummins (норма Евро-III), что снижает выбросы и защищает окружающую среду.
Качение Гусениц для Улучшения Ходовых И Кросс-террейнных Характеристик
Винтовой Воздушный Компрессор
Цельная поверхностная буровая установка со встроенным винтовым воздушным компрессором Kaishan 15 м³/мин, 18 бар.
Пульт Управления
Все органы управления собраны на едином пульте для удобного управления одним оператором, повышения производительности труда, снижения стоимости бурения, а также обеспечения более безопасной и комфортной работы.
Гидромотор Ходовой Части
Поршневой гидромотор ходовой части с двухскоростным режимом. Низкий уровень шума, высокая эффективность, длительный срок службы, высокая мощность и простота обслуживания.
| Модель# | *KT7D* |
| Вес | 10000 кг |
| Габаритные размеры | 8000×2300×2700 мм |
| Дизельный двигатель | Yuchai YCA07240-T300, 176 кВт / 300 л.с. |
| Твердость буряемых пород | f=6–20 |
| Диаметр бурения | Φ90–130 мм (3.5″–5 1/2″) |
| Оптимальная глубина бурения | 24 м / 79 футов |
| Производительность винтового воздушного компрессора | 15 м³/мин (530 cfm) |
| Выпускное давление винтового воздушного компрессора | 1.8 МПа (261 Psi) |
| ДТМ-молоток | Стандарт K3 (опционально: M3, K4) |
| Буровая штанга | Стандарт Φ64×3000 мм (опционально: Φ76×3000 мм) |
| Буровое долото | Стандарт Φ90 мм-K3 (опционально: Φ90 мм-M3, Φ90/95/100/105 мм-K3, Φ105/110/115 мм-K4) |
| Частота вращения | 0–180 / 0–120 об/мин |
| Крутящий момент (макс.) | 1560 / 1900 Н·м (макс.) |
| Подъемное усилие | 22.58 кН |
| Ход подачи | 3090 мм |
| Скорость перемещения | 2.5 / 4.0 км/ч |
| Подъемность | ≦25° |
| Просвет под рамой | 430 мм |
| Угол подъема буровой стрелы | Вниз 16°, вверх 48° |
| Угол наклона каретки | 147° |
| Угол поворота каретки | Влево 52°, вправо 53° |
| Угол поворота буровой стрелы | Влево 50°, вправо 58° |
| Угол выравнивания рамы | ±10° |
| Количество штанг | 7+1 |
| Ход компенсации каретки | 900 мм |
| Способ сбора пыли | Сухой тип (гидравлический циклонный ламинарный поток) |
| Способ удлинения штанги | Автоматическая разгрузка штанги |
| Способ смазки буровой штанги | Автоматическая впрыск масла и смазка |
