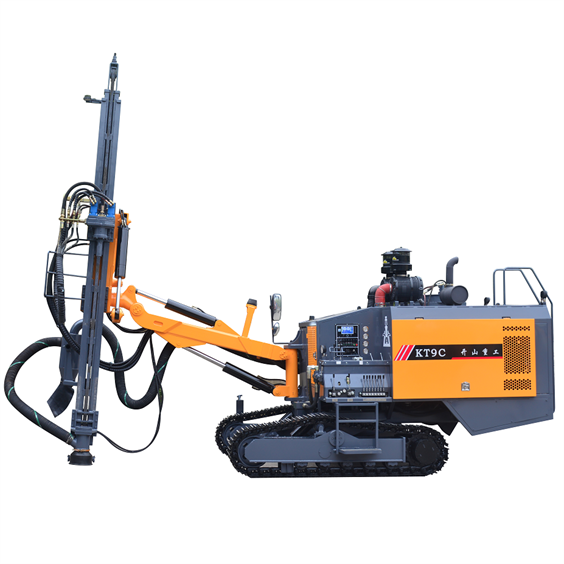

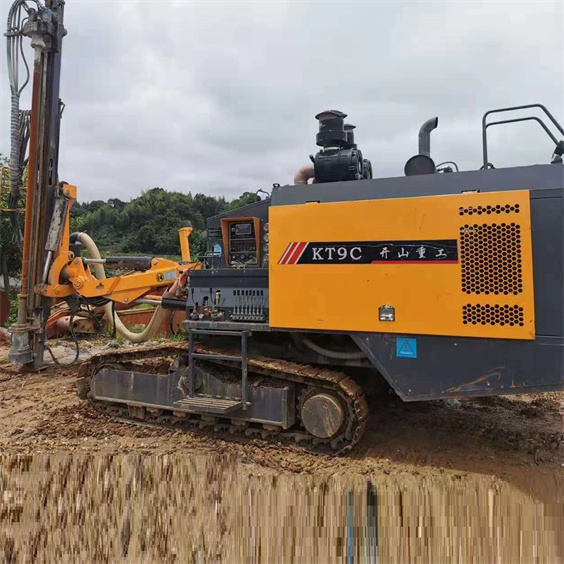

Интегрированная буровая установка KT9C
Характеристики:
Мощный поворотный узел
Крупный и прочный поворотный узел обеспечивает плавную передачу высокого крутящего момента, снижает риск заклинивания бурового инструмента и позволяет плавно регулировать скорость вращения.
Прочная тяжелая подающая балка
Новая конструкция системы позиционирования упрощает эксплуатацию в сложнейших условиях. Механизм подачи «цилиндр + трос» обеспечивает плавную работу. Нейлоновые вставки увеличивают срок службы подающей балки. Направляющая рейка установлена под наклоном, что упрощает управление и наблюдение.
Гидравлическая система
Гидравлическая система модернизирована, гидроцилиндр стал более надежным, увеличен расход системы и повышена скорость вращения при бурении.
Гибкая стрела
Конструкция для многонаправленного бурения. Предназначена для сложных буровых условий. Дорожный просвет 350 мм позволяет выполнять горизонтальное бурение, установка отлично подходит для низкого горизонтального бурения.
Увеличенный сухой пылеуловитель
Работает по принципу гидравлического циклонного ламинарного потока. Снижает запыленность, защищает здоровье рабочих, уменьшает загрязнение воздуха и охраняет атмосферу.
Винтовой воздушный компрессор
Цельная поверхностная буровая установка со встроенным винтовым воздушным компрессором Kaishan 15 м³/мин, 17 бар.
Стальные гусеницы для строительных работ
Оснащена редукторной системой движения и стандартными гусеницами экскаватора, что обеспечивает компактную конструкцию. Отличные внедорожные характеристики благодаря мощной двухскоростной гидравлической системе движения с крайне низким уровнем отказов.
Дизельный двигатель
Оснащена двигателем Yuchai или Cummins (норма Евро-III), что снижает выбросы и защищает окружающую среду.
Качение гусениц для улучшения проходимости и преодоления рельефа
Пульт управления
Все органы управления собраны на одном пульте для удобной работы одним оператором, повышения производительности, снижения стоимости бурения, а также для более безопасной и комфортной эксплуатации.
Гидромотор движения
Двухскоростной плунжерный гидромотор для движения. Низкий шум, высокая эффективность, долгий срок службы, высокая мощность и простота обслуживания.
| Модель № | *KT9C* |
| Масса | 12000 кг |
| Габаритные размеры | 8150×2260×2950 мм |
| Дизельный двигатель | Yuchai YCA08280-T300, 205 кВт / 280 л.с. или Cummins QSC8.3-C260-30, 194 кВт / 260 л.с. |
| Твердость бурящих пород | f=6–20 |
| Диаметр бурения | Φ90–125 мм (4″–5″) |
| Оптимальная глубина бурения | 25 м / 7,6 футов |
| Производительность винтового воздушного компрессора | 17 м³/мин (600 cfm) |
| Рабочее давление винтового воздушного компрессора | 1,7 МПа (250 Psi) |
| ДТМ-молоток | Стандарт K4 (опционально: K3, K4) |
| Буровая штанга | Стандарт Φ76×3000 мм (опционально: Φ76×3000 мм) |
| Буровое долото | Стандарт Φ115 мм-K4 (опционально: Φ90/100/105 мм-K3, Φ105/110/120/125 мм-K4) |
| Частота вращения | 0–120 об/мин |
| Максимальный крутящий момент | 2800 Н·м (макс.) |
| Подъемное усилие | 32 кН |
| Ход подачи | 3490 мм |
| Скорость движения | 2,5 / 4,0 км/ч |
| Подъемность | ≦25° |
| Дорожный просвет | 430 мм |
| Угол подъема буровой стрелы | Вниз 20°, вверх 57° |
| Угол наклона каретки | 114° |
| Угол поворота каретки | Влево 95°, вправо 35° |
| Угол поворота буровой стрелы | Влево 50°, вправо 18° |
| Угол выравнивания рамы | ±10° |
| Ход компенсации балки | 900 мм |
| Способ пылеудаления | Сухой тип (гидравлический циклонный ламинарный поток) |
