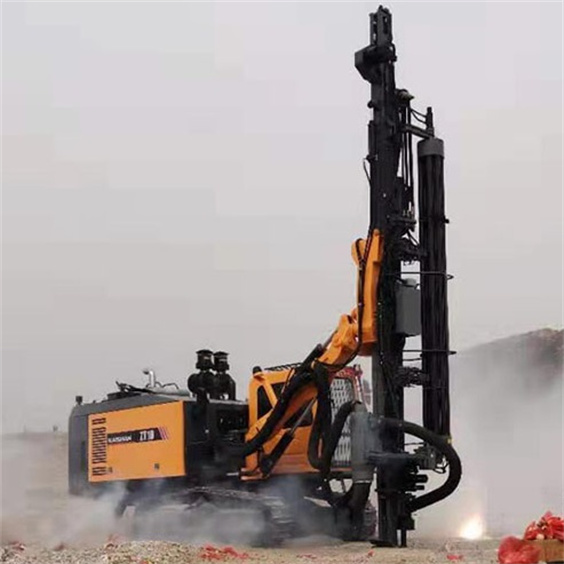

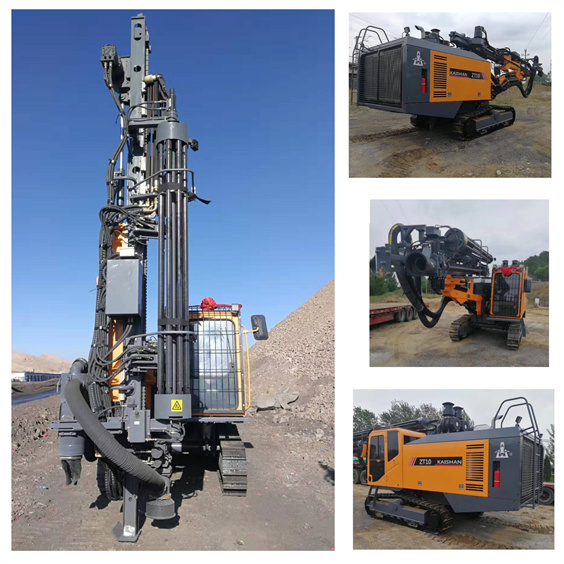

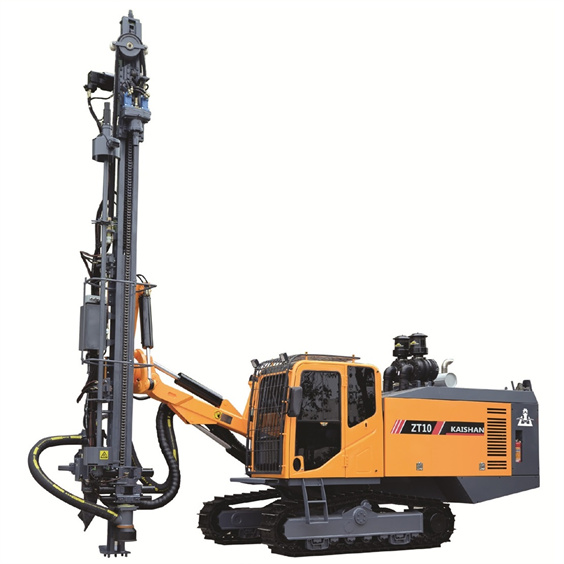

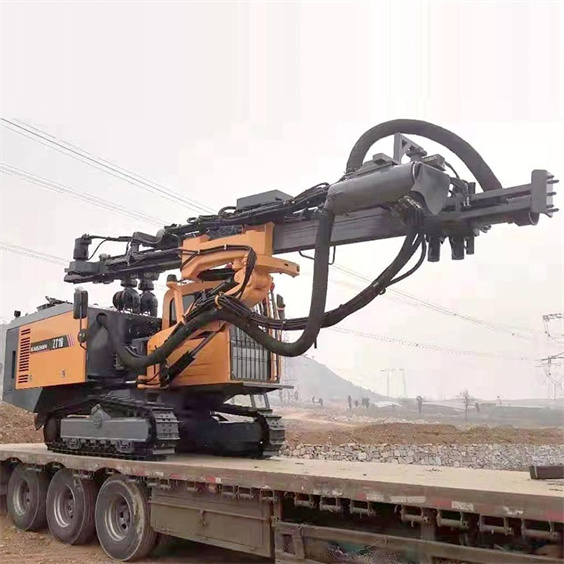

Интегрированная буровая установка ZT5
Характеристики:
Мощный поворотный узел
Крупный и прочный поворотный узел обеспечивает плавную передачу высокого крутящего момента, снижает риск заклинивания бурового инструмента и позволяет плавно регулировать скорость вращения.
Прочная подающая балка повышенной надежности
Новая конструкция системы позиционирования упрощает работу в самых сложных условиях. Подача с помощью гидроцилиндра и стального троса обеспечивает точное управление подачей и высокоточное бурение. Подходит для бурения под различными углами и горизонтальных забоев. Композитные материалы и самосмазывающиеся подшипники не требуют технического обслуживания.
Автоматический сменщик буровых штанг
Стеллаж для хранения штанг и автоматический сменщик. Высокоэффективный, быстрый и надежный механический сменщик штанг. Гидравлическая платформа зажимного типа позволяет легко обрабатывать штанги разных размеров.
Гибкая балка
Конструкция многонаправленного бурения для сложных буровых условий. Прочная балка коробчатого типа обладает повышенной устойчивостью к растяжению, сжатию, срезу, изгибу и кручению. Простая конструкция обеспечивает удобное обслуживание и точное позиционирование.
Увеличенный сухой пылеуловитель
Двухступенчатая система сухой очистки воздуха с увеличенной площадью фильтрации обеспечивает автоматическую непрерывную самоочистку от пыли. Легкая замена фильтрующих элементов позволяет проводить обслуживание с высокой эффективностью. Подвижный пылезащитный кожух обеспечивает хороший обзор устья скважины для контроля процесса бурения.
Винтовой воздушный компрессор
Цельная поверхностная буровая установка со встроенным винтовым воздушным компрессором Kaishan 12 м³/мин, 15 бар.
Дизельный двигатель
Оснащена двигателем Yuchai (норма Евро-III), что снижает выбросы и защищает окружающую среду.
Кабина
Кабина с кондиционером, защитой от падения горных пород FOPS и опрокидывания ROPS, панорамная кабина с шумо- и виброизоляцией. Опционально: реальное отображение угла бурения и глубины скважины.
Шасси
Прочное гусеничное шасси с гидравлическим качением ±10° на усиленной раме гусениц. Высокая тяговая сила и большой просвет под рамой обеспечивают отличную внедорожную проходимость.
| Модель# | *ZT5* |
| Вес | 13800 кг |
| Габаритные размеры | 8850×2180×2830 мм |
| Дизельный двигатель | Yuchai YCA07240-T300, 176 кВт / 240 л.с. / 2200 об/мин |
| Твердость буряемых пород | f=6–20 |
| Диаметр бурения | Φ90–115 мм (4″–5″) |
| Оптимальная глубина бурения | 24 м / 7,9 футов |
| Количество штанг | 7+1 |
| Производительность винтового воздушного компрессора | 12 м³/мин (425 cfm) |
| Выпускное давление винтового воздушного компрессора | 1,5 МПа (218 Psi) |
| ДТМ-молоток | Стандарт M3 (опционально: K3, K4) |
| Буровая штанга | Стандарт Φ64×3000 мм (опционально: Φ76×3000 мм) |
| Буровое долото | Стандарт Φ90 мм-M3 (опционально: Φ90/95/100/105 мм-K3, Φ105/110/115 мм-K4) |
| Частота вращения | 0–120 об/мин |
| Крутящий момент (макс.) | 1680 Н·м (макс.) |
| Подъемное усилие | 120 кН |
| Способ подачи | Электродвигатель + роликовая цепь |
| Ход компенсации балки | 1200 мм |
| Ход подачи | 3490 мм |
| Скорость перемещения | 0–3,0 км/ч |
| Подъемность | ≦25° |
| Просвет под рамой | 430 мм |
| Угол подъема буровой стрелы | Вниз 20°, вверх 47° |
| Угол поворота буровой стрелы | Влево 20°, вправо 50° |
| Угол поворота каретки | Влево 35°, вправо 95° |
| Угол наклона каретки | 120° |
| Угол выравнивания гусениц | ±10° |
| Способ сбора пыли | Сухой тип (гидравлический циклонный ламинарный поток) |
| Система управления перемещением | Гидравлическое пилотное управление |
| Система управления бурением | Гидравлическое пилотное управление |
| Защита от заклинивания | Автоматическая электрогидравлическая защита от заклинивания | Напряжение | 24 В постоянного тока |
| Защитная кабина | Соответствует требованиям ROPS & FOPS |
| Шум в кабине | Ниже 85 дБ(А) |
| Сиденье | Регулируемое |
| Кондиционирование | Стандартное температурное |
| Развлечения | Радио |
